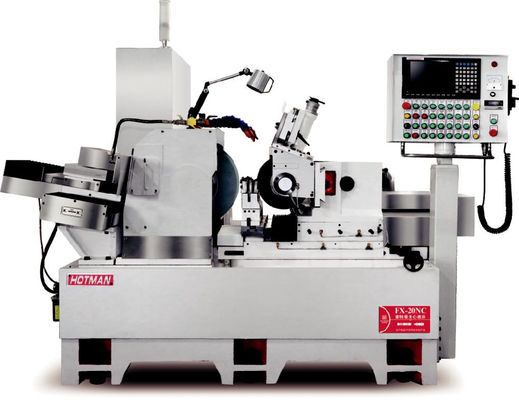

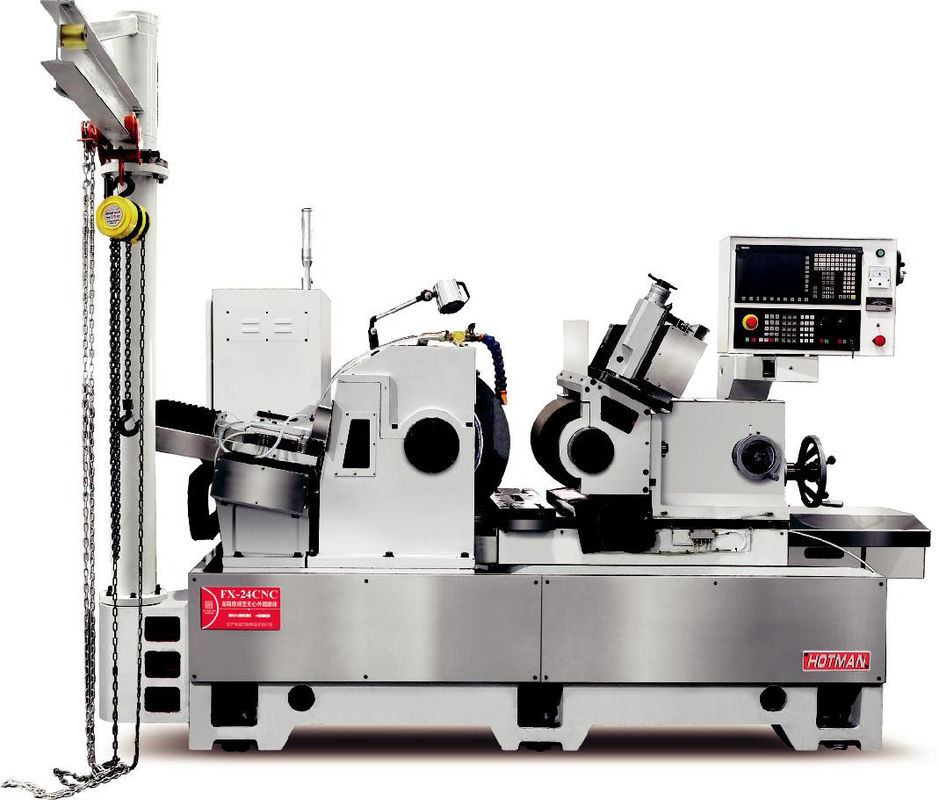

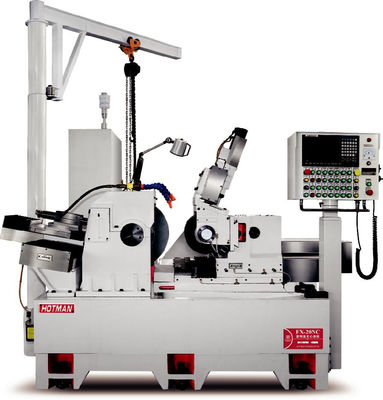

Machine de meulage multifonctionnelle à petites dimensions sans centre CNC

Machine de meulage multifonctionnelle à petites dimensions sans centre CNC

Spécification technique:

Pré-acceptation des équipements:

1- Conditions de pré-acceptation:

(1) L'acheteur fournit les dessins, échantillons et spécifications d'essai confirmés relatifs à la pièce de travail de broyage avant de signer le contrat.

le contrat et l'accord technique.

(2) Le vendeur garde confidentielle toute donnée technique fournie par l'acheteur.

(3) Le vendeur en informe l'acheteur quinze jours avant la pré-acceptation et l'acheteur

préparer 10 pièces de pièces de travail pertinentes et les envoyer au vendeur ou l'acheteur doit les emmener à l'usine du vendeur pour acceptation sur place selon les circonstances.

(4) Le vendeur prépare la pré-acceptation avant l'arrivée du personnel de l'acheteur à l'usine de fabrication des équipements.

(5) Les paramètres de la meule sont choisis par le vendeur selon les dessins fournis par le client,et les moulins pertinents seront configurés après la signature du contrat.

2Contenu et normes préalables à l'acceptation: les spécifications d'acceptation convenues par les deux parties sont réalisées selon les normes de dessin fournies par l'acheteur.

(1) Vérification de l'apparence du dispositif.

(2) Facilité d'utilisation et d'entretien de l'équipement (sous réserve de la conception des machines-outils du vendeur).

(3) Influence de la résistance et de la rigidité de l'équipement sur la qualité (sous réserve de la table d'essai de précision de l'équipement fournie par le vendeur)

(4) Enregistrement mesuré du fonctionnement de l'équipement (temps de fonctionnement à vide, à pleine charge, contenu, etc.).

(5) L'indice de performance principal de l'équipement est enregistré.

(6) Fichiers d'essai et fichiers d'assemblage des pièces principales.

(7) Confirmation des parties importantes.

(8) Dix pièces de produits broyables ont été traitées en continu, ce qui a permis de satisfaire aux exigences des dessins et de faire fonctionner l'équipement normalement.

(9)  The waste products allowed to be processed by the seller during the grinding process of thepre-acceptance work piece will be shipped to the          buyer together with qualified test pieces or with the shipping machine.

3.Dans le processus de pré-acceptation, l'acheteur a le droit de présenter des avis de rectification raisonnables sur l'équipement, et le vendeur peut procéder à la rectification avec le consentement des deux parties.

4Le vendeur ne peut expédier l'équipement à l'acheteur qu'après signature du document de pré-acceptation.

Description du dispositif:

1.Le moulin à rouleaux

Après étanchéité et trempage, traitement thermique par carburation, puis traitement cryogénique commandé par ordinateur, le moteur est équipé d'un moteur à rouleaux.dont la dureté de surface dépasse HRC-62°, et la couche de durcissement efficace d'un côté dépasse 1,5 mm. Le fuseau adopte des roulements.débit inférieur à 00,002 mm.

2.Système de régulation de la transmission des roues

La broche de régulation de la roue utilise un servo-moteur de la marque Delta, avec des vitesses librement variables allant de 0 à 250 tr/min (contrôle numérique),et la vitesse linéaire optimale et constante peut être maintenue même lorsque le diamètre de la roue de régulation est modifié en raison de l'usure, offrant la meilleure qualité de broyage.

Le servo-moteur est assemblé intelligemment dans le support de roue régulatrice et entraîne la broche directement à travers des courroies synchrones, avec le même angle d'inclinaison que la roue régulatrice,pour maintenir les deux ceintures parallèles tout au longIl n'est pas nécessaire de changer la chaîne ou le ressort aussi souvent qu'auparavant.

3.Guide à double Vs

L'adoption d'une double structure de rails de guidage en forme de V, avec la précision de la surface grattée à la main et continuellement lubrifiée automatiquement, assure la précision de l'alimentation.

4.Système de fixation des roues

Un système servo-automatique à deux axes avec une structure transversale est utilisé pour réaliser l'interpolation à deux axes de l'arrimage du sable par le système CNC.et le broyage en forme de pièces avec des cônes et des arcs est réalisé. Le dispositif de sablage adopte une structure de grattage purement manuelle à rainure de queue de colombe,et le mécanisme de dressage du sable et le siège de la meule sont conçus comme des pièces séparées pour assurer la précision et la stabilité du dispositif de dressage.

5.Système CNC

Le système CNC est co-développé avec le fournisseur de logiciels, qui dispose d'une interface HMI intuitive en chinois, et est facile à apprendre et à utiliser.pour l'alimentation automatique des roues sur un axe, bonne compatibilité et alimentation précise.
