Multifonctionnelle 3 axes CNC industriel petit broyeur sans centre avec système de commande FUNUC

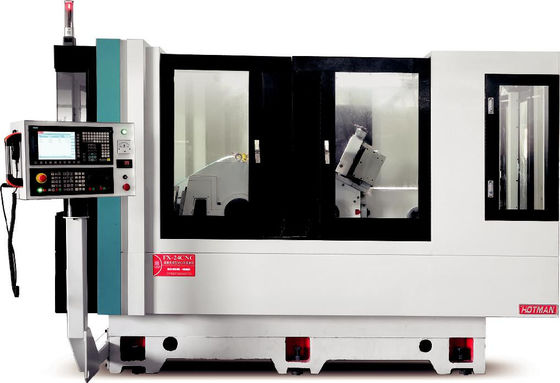

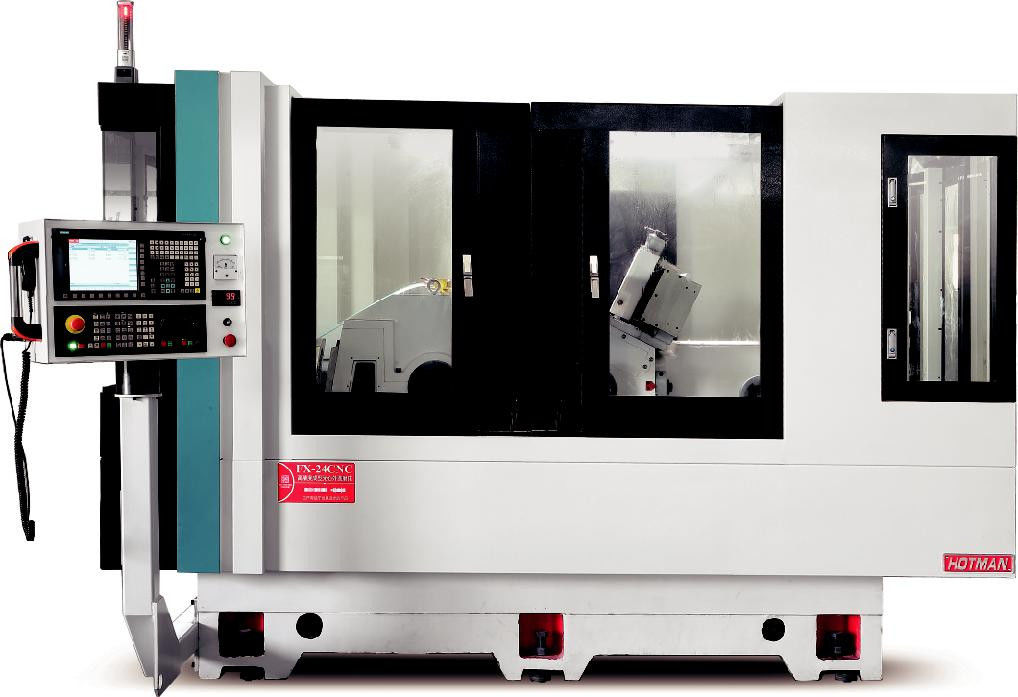

Hotman FX-24CNC-3 Machine de meulage multifonctionnelle à grande précision


Spécification technique:



Pré-acceptation des équipements:

1- Conditions de pré-acceptation:
(1) L'acheteur fournit les dessins, échantillons et spécifications d'essai confirmés relatifs à la pièce de travail de broyage avant de signer le contrat.
le contrat et l'accord technique.

(2) Le vendeur garde confidentielle toute donnée technique fournie par l'acheteur.

(3) Le vendeur en informe l'acheteur quinze jours avant la pré-acceptation et l'acheteur
préparer 10 pièces de pièces de travail pertinentes et les envoyer au vendeur ou l'acheteur doit les emmener à l'usine du vendeur pour acceptation sur place selon les circonstances.

(4) Le vendeur prépare la pré-acceptation avant l'arrivée du personnel de l'acheteur à l'usine de fabrication des équipements.

(5) Les paramètres de la meule sont choisis par le vendeur selon les dessins fournis par le client,et les moulins pertinents seront configurés après la signature du contrat.

2Contenu et normes préalables à l'acceptation: les spécifications d'acceptation convenues par les deux parties sont réalisées selon les normes de dessin fournies par l'acheteur.

(1) Vérification de l'apparence du dispositif.

(2) Facilité d'utilisation et d'entretien de l'équipement (sous réserve de la conception des machines-outils du vendeur).

(3) Influence de la résistance et de la rigidité de l'équipement sur la qualité (sous réserve de la table d'essai de précision de l'équipement fournie par le vendeur)

(4) Enregistrement mesuré du fonctionnement de l'équipement (temps de fonctionnement à vide, à pleine charge, contenu, etc.).

(5) L'indice de performance principal de l'équipement est enregistré.

(6) Fichiers d'essai et fichiers d'assemblage des pièces principales.

(7) Confirmation des parties importantes.

(8) Dix pièces de produits broyables ont été traitées en continu, ce qui a permis de satisfaire aux exigences des dessins et de faire fonctionner l'équipement normalement.

(9)  The waste products allowed to be processed by the seller during the grinding process of thepre-acceptance work piece will be shipped to the          buyer together with qualified test pieces or with the shipping machine.

3.Dans le processus de pré-acceptation, l'acheteur a le droit de présenter des avis de rectification raisonnables sur l'équipement, et le vendeur peut procéder à la rectification avec le consentement des deux parties.

4Le vendeur ne peut expédier l'équipement à l'acheteur qu'après signature du document de pré-acceptation.


Description du dispositif:

La carrosserie et les composants sont coulés par Milhanna en fonte de haute qualité FC30, qui est artificiellement normalisé par traitement thermique puis traité par vieillissement naturel.Je suis MITSUI SEIKI.La précision de la taille peut être jusqu'au niveau du micron, pour assurer des composants de base de l'équipement de haute précision.

Équipé d'un système de meulage automatique Siemens 828D CNC et d'un développement secondaire, un dialogue homme-machine, avec de nombreux équipements optionnels à choisir,y compris le dispositif de broyage à trou intérieur, dispositif de mesure automatique de l'extrémité, dispositif de mesure automatique du diamètre extérieur, etc.
Le système d'alimentation de broyage est composé d'un V et d'une piste plate de pelle de précision artisanale, avec système de lubrification automatique et vis à bille de broyage de précision de niveau C3,qui peut réaliser un mouvement en douceur, une excellente précision de positionnement répété et une longue durée de vie.


Système de commande numérique FUNUC (facultatif) comme configuration standard, après développement secondaire, interface de fonctionnement entièrement chinoise, facile à utiliser.le système CNC de l'équipement et le système d'entraînement ont une meilleure compatibilité, en même temps que la fonction de réparation automatique du sable et de compensation automatique, pour assurer la stabilité et la précision de l'alimentation et du broyage.
