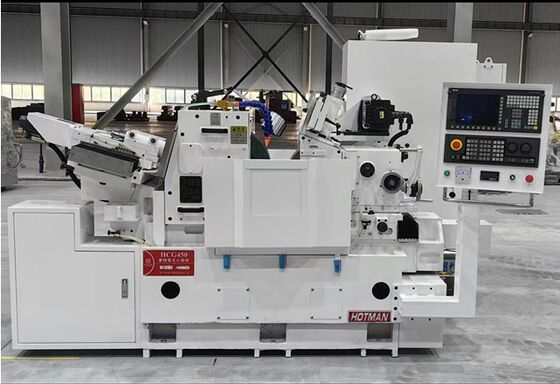

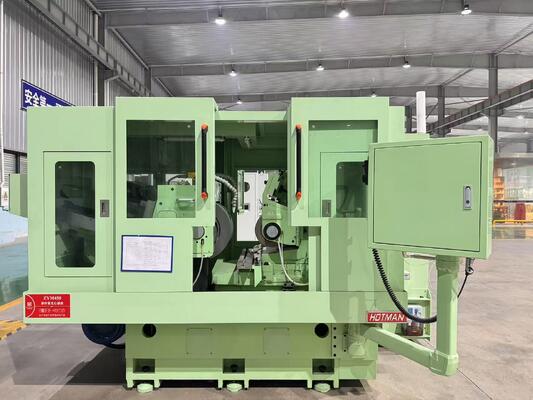

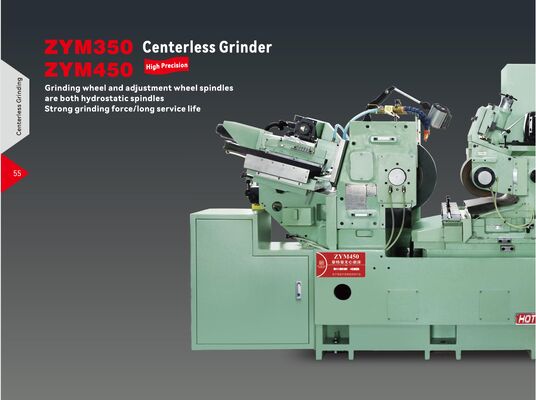

Machine de meulage sans centre CNC haute précision avec une puissance élevée sans friction sans entretien broches statiques hydrauliques

Machine de meulage sans centre interne hydraulique statique dynamique stable FX-18CNC

Description du dispositif:

1La carrosserie et les composants sont coulés par Milhanna en fonte de haute qualité FC30, qui est artificiellement normalisé par traitement thermique puis traité par vieillissement naturel.Je suis MITSUI SEIKI.La précision de l'équipement peut atteindre jusqu'au niveau du micron, pour assurer une grande précision des composants de base.

2. La broche adopte une broche de support avant à double pression statique développée par elle-même avec un frottement liquide pur, une faible résistance au frottement, une faible consommation d'énergie et une efficacité de transmission élevée;pendant le fonctionnement normal et les démarrages fréquents, il n'y a pas d'usure due au contact direct entre les métaux, et la précision est maintenue; la bonne durée de vie est longue; puisque la flottabilité de l'arbre est obtenue par la pression de l'huile externe,il a une capacité de charge élevée à différentes vitesses de mouvement relatives, et les changements de vitesse ont peu d'impact sur la rigidité du film d'huile; couche d'huile lubrifiante Il a de bonnes performances anti-vibration, et l'arbre fonctionne sans heurts;le film d'huile a pour fonction de compenser les erreurs, ce qui peut réduire l'impact des erreurs causées entre l'arbre et le roulement lui-même, et la précision de rotation de l'arbre est élevée.

3.La broche de régulation de la roue utilise un servomoteur de la marque Delta, avec des vitesses librement variables allant de 0 à 250 tr/min (contrôle numérique),et la vitesse linéaire optimale et constante peut être maintenue même lorsque le diamètre de la roue de régulation est modifié en raison de l'usure, offrant la meilleure qualité de broyage.

Le servo-moteur est assemblé intelligemment dans le support de roue régulatrice et entraîne la broche directement à travers des courroies synchrones, avec le même angle d'inclinaison que la roue régulatrice,pour maintenir les deux ceintures parallèles tout au longIl n'est pas nécessaire de changer la chaîne ou le ressort aussi souvent qu'auparavant.

4. l'huile de circulation de lubrification automatique de la broche (huile de broche de haute qualité 10#) et le dispositif hydraulique de pansement proviennent de la même pompe à huile, avec un réservoir d'huile externe,ce qui facilite le nettoyage et le changement de l'huileL'huile circulant dans la broche est filtrée par deux filtres d'huile et équipée d'un régulateur de pression pour assurer la durée de vie de la broche.Le refroidissement adopte un système de refroidissement à double circuit pour assurer la température constante de l'huile de broche.

5.Il adopte une structure de guidage double rails plat, 90 mm de largeur rails plat coulissant, la plaque inférieure est conçue avec une rainure de remplissage d'huile incurvée, un canal de retour de lubrifiant est placé entre les surfaces des rails,et la glissière d'alimentation est recouverte d'une colle résistante à l'usure, ce qui réduit considérablement le coefficient de frottement.améliore la rigidité de contact, facilite le remplacement du caoutchouc résistant à l'usure pour une usure ultérieure et augmente la durée de vie.Les surfaces plates des voies sont toutes soumises à un traitement thermique à haute fréquence pour améliorer la résistance à l'usure.

6Les circuits électriques utilisent le système électrique de la société japonaise Fuji, avec un bon fonctionnement et une belle apparence.La plus grande et plus haute armoire électrique est pratique pour le fonctionnement et le rayonnement thermique.

7.Le logiciel CNC est développé par Hotman, et l'interface humaine-machine interactive est facile à apprendre et à utiliser.alimentation des roues sur un axe et conditionnement des formes CNC sur un deuxième axeIl y a une bonne compatibilité entre le servo-moteur et l'axe, et l'alimentation des roues est précise.

Spécifications Hotman (la meule dépend du matériau de la pièce)
