Rectifieuse interne CNC de haute précision pour acier allié trempé, diamètre de trou d'usinage maximum 300 mm, avance de rectification minimale 0,001 mm

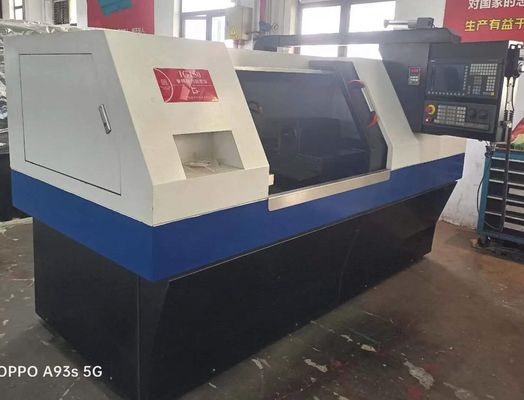

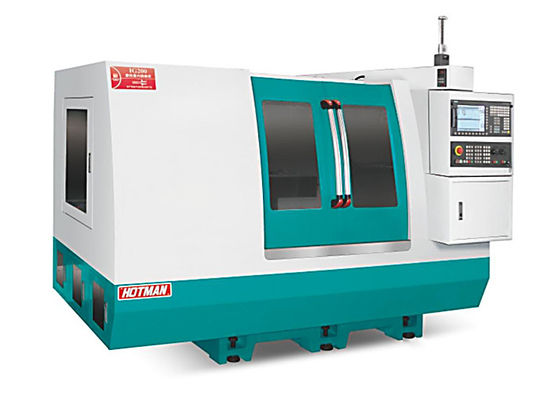

Rectifieuse interne CNC de haute précision - IG-300

Description de l'appareil :

1. Le corps et les composants sont coulés en fonte de haute qualité Milhanna FC30, qui est traitée thermiquement par normalisation artificielle, puis traitée par vieillissement naturel. Les composants sont usinés par YASDA, MITSUI SEIKI, TOSHIBA, ELB et d'autres équipements de classe mondiale en une seule opération de serrage. La taille de précision peut atteindre le niveau du micron, afin de garantir les composants de base des équipements de haute précision.


2. Les glissières de la machine et les vis à billes de précision sont lubrifiées en continu par un système de lubrification automatique pour assurer une durée de vie et une précision plus longues. Le système de refroidissement est séparé du corps pour éliminer les vibrations et favoriser la dissipation de la chaleur.

3. Équipé du système de rectification automatique CNC Siemens 828D, et du développement secondaire, dialogue homme-machine simple d'utilisation, avec de nombreux équipements optionnels au choix, notamment un dispositif de rectification de trou interne, un dispositif de mesure d'extrémité automatique, un dispositif de mesure de diamètre extérieur automatique, etc.

4. Le système d'avance de rectification est composé d'une glissière en V et d'une glissière plate fabriquées à la main avec précision, avec un système de lubrification automatique et une vis à billes de rectification de précision de niveau C3, ce qui permet d'obtenir un mouvement fluide, une excellente précision de positionnement répétée et une longue durée de vie des glissières.

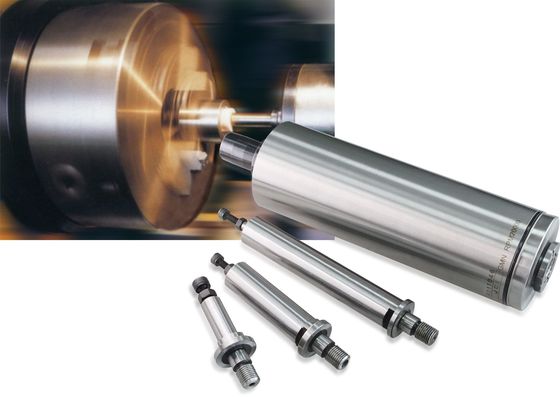

5. La configuration standard de la broche de la meule est une structure à quatre roulements arrière et à deux roulements arrière. Une broche à pression dynamique et statique de haute précision peut également être sélectionnée, qui présente les caractéristiques d'une précision de rotation élevée, d'une rigidité dynamique élevée, d'une bonne résistance aux vibrations, d'une efficacité de rectification élevée et d'une bonne qualité de surface de rectification. Pour la rectification de pièces spéciales, la vitesse de la meule peut être ajustée, jusqu'à 3500 tr/min et 60 m/s.


6. La poupée mobile est conçue pour être à la fois rigide et robuste. Un cylindre coulissant en acier allié trempé incrusté dans le corps en fonte est conçu pour supporter le noyau supérieur MT4. La force de levage du cylindre coulissant peut être facilement modifiée par des boutons de réglage à l'arrière. Poupée mobile à pression d'huile avec accessoires spéciaux et une pédale pour faciliter le déchargement des pièces.

7. Système de contrôle numérique Siemens comme configuration standard, après développement secondaire, interface d'utilisation entièrement en chinois, facile à utiliser. Équipé d'un servomoteur haute performance Siemens, le système CNC et le système d'entraînement de l'équipement ont une meilleure compatibilité, en même temps avec une fonction de réparation automatique du sable et de compensation automatique, pour assurer la stabilité et la précision de l'avance et de la rectification.

Spécifications techniques :
