Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom du produit: | machines de meulage sans centre à cnc | Taille de la meule: | 610*305*304,8 mm |
|---|---|---|---|
| Largeur de la meuleuse: | 305mm | Puissance du moteur de la meule: | 2 à 7,5 kW |
| Vitesse de la meule: | Pour les véhicules à moteur à combustion | Distance entre le centre et la broche de la meule: | 200 à 300 mm |
| Précision de réglage de la distance du centre de la broche de la roue de meulage: | 0.01 mm | Méthode d'ajustement de la distance entre le centre et la broche de la meule: | Le manuel |
| Résistance de réglage du centre de la broche de la roue de meulage: | 2 à 7,5 kW | Plage de réglage de la distance entre le centre et la broche de la meule: | 0-100mm |
| Vite de réglage de la distance du centre de la broche de la roue de meulage: | 0 à 1000 tr/min | Hauteur du centre de la broche de la meule: | 100 à 200 mm |
| Puissance du moteur de la broche: | 2 à 7,5 kW | Vitesse de la broche de la meule: | Pour les véhicules à moteur à combustion |
| Cône de broche de meule: | Morse n° 4 | Largeur de la meuleuse: | 20 à 50 mm |
| Mettre en évidence: | Meuleuse sans centre CNC de haute précision,Formage de la meule sans centre,Broyeur sans centre de haute précision |
||

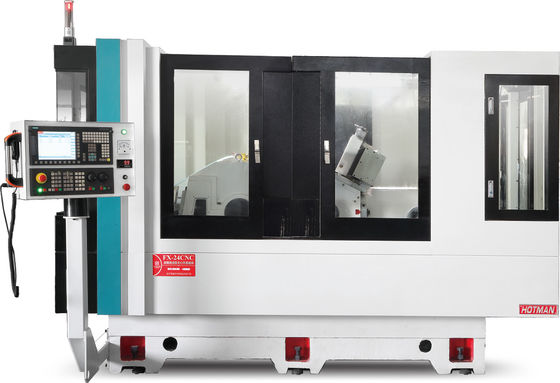

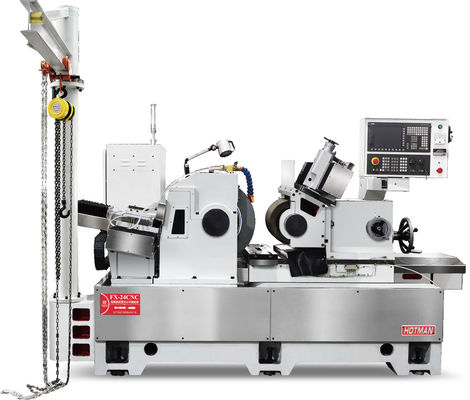

Machine de meulage sans centre CNC de haute précision, manuelle, pratique et résistante à l'usure FX-24CNC
Description du dispositif:
1La carrosserie et les composants sont coulés par Milhanna en fonte de haute qualité FC30, qui est artificiellement normalisé par traitement thermique puis traité par vieillissement naturel.Je suis MITSUI SEIKI.La précision de la taille peut être jusqu'au niveau du micron, pour assurer des composants de base de l'équipement de haute précision.
2.Equipé du système de meulage automatique Siemens 828D CNC, et de développement secondaire, fonctionnement par dialogue homme-machine, avec de nombreux équipements optionnels,y compris le dispositif de broyage à trou intérieur, dispositif de mesure automatique de l'extrémité, dispositif de mesure automatique du diamètre extérieur, etc.
3Les rails de guidage de la machine et les vis à billes de précision sont continuellement lubrifiés par un système de lubrification automatique pour assurer une durée de vie et une précision plus longues.Le système de refroidissement est séparé du corps pour éliminer les vibrations et la dissipation de chaleur favorable.
4Le système d'alimentation de broyage est composé d'un V et d'une voie plate de pelle de précision artisanale, avec système de lubrification automatique et vis à bille de broyage de précision de niveau C3,qui peut réaliser un mouvement en douceur, une excellente précision de positionnement répété et une longue durée de vie.
5. La configuration standard de la broche de la meule est une structure de roulement arrière à quatre et arrière à deux roulements.d'une précision de rotation élevée, haute rigidité dynamique, bonne résistance aux vibrations, haut rendement de meulage et bonne qualité de surface de meulage.jusqu'à 3500 tr/min et 60 m/s.
6Système de commande numérique Siemens comme configuration standard, après développement secondaire, interface de fonctionnement entièrement chinoise, facile à utiliser.le système CNC de l'équipement et le système d'entraînement ont une meilleure compatibilité, en même temps que la fonction de réparation automatique du sable et de compensation automatique, pour assurer la stabilité et la précision de l'alimentation et du broyage.
Spécification technique:
| Projet | Unité | Modèle:FX32P-60CNC | |
|
Capacité de traitement
|
Diamètre de rotation maximal de la table | mm | 320 |
|
Distance maximale entre deux pouces |
mm | 600 | |
| Diamètre maximal de meulage | mm | 320 | |
| Charge maximale entre deux cœurs pariétaux | Poids de la pâte | 60 (travail supérieur)/20 (travailleur uniquement) | |
| Taille de la meule (diamètre × largeur × ouverture) | mm | 455 × 38 ((32-50) × 127 | |
| Vitesse de la meule | Rpm | 1650 | |
| Vitesse linéaire maximale de la meuleuse | m/s | 40 ((moulin à grande vitesse jusqu'à 65) | |
| Débardeur de meule | mm | Type automatique | |
|
Tête de meuleuse |
Angle de prise | Le degré | 90 |
| Courbe d'alimentation | mm | 250 | |
| Vitesse de déplacement rapide sur l'axe X | M/min | 6 | |
| Alimentation minimale sur l'axe X | mm | 0.001 | |
|
Cadre de la tête |
Vitesse du fuseau | Rpm | 50 à 500 |
| Forme de broche | d'une longueur n'excédant pas 10 mm | ||
| Spécification du pouce | MT-4 | ||
|
siège arrière |
Distance télescopique automatique | mm | 40 |
| Spécification du pouce | MT-4 | ||
|
table de travail |
Vitesse de déplacement rapide sur l'axe Z | M/min | 8 |
| Alimentation minimale de l'axe z | mm | 0.001 | |
| Voyage maximum | mm | 550 | |
| Angle de rotation | Le degré | + 6/-9 | |
|
Moteur |
Moteur à broche de meule | KW | 3.75/5.5 |
| Moteur d'alimentation à axe X (servo) | KW | 2.2 | |
| Moteur d'alimentation à axe Z (servo) | KW | 2.2 | |
| Moteur à fuseau de cadre de tête | KW | 0.75 | |
| Moteur de pompe de refroidissement | KW | 0.75 | |
| Moteur à huile de lubrification | KW | 0.25*2 | |
| Moteur de pompe à huile de coque | KW | 0.75 | |
|
Autres |
Poids net de la machine | Poids de la pâte | 3300 |
| Poids brut de la machine | Poids de la pâte | 3500 | |
| Taille du colis (longueur * largeur * hauteur) | mm | 2800*2000*2000 | |
Les accessoires standard:
|
Je ne veux pas. |
Projet |
Le lieu d'origine |
Fabricant/modèle |
Quantité |
| 1 |
Roue de meulage/fuseau de régulation |
Chine | Je suis Hotman. | 2 pièces |
| 2 | Moteur de meule | Je vous en prie. | 1er groupe | |
| 3 |
Servo-moteur de roue de guidage |
auwan | - Je ne sais pas. | 1 jeu |
| 4 | Écrou à billes | Le Japon | THK | 3 pièces |
| 5 |
Système de commande numérique |
Allemagne/Taiwan |
Siemens/Nouvelle génération |
1 jeu |
| 6 | Servo moteur |
Allemagne/Taiwan |
Siemens/Nouvelle génération |
3 groupes |
| 7 |
Roue de meulage standard |
Shanghai | 1 pièce | |
| 8 | Roue de guidage standard | Taiwan | 1 pièce | |
| 9 |
Station de travail hydraulique (réservoir d'huile et pompe à huile, moteur de pompe à huile) |
Taiwan | OMAX | 1 groupe |
| 10 | Pneumatique à couteau diamanté | Taiwan | 2 pièces | |
| 11 | Réservoir d'eau et pompe | Taiwan | Je vous en prie. | 1 série |
| 12 |
Système de commande électronique |
Pékin | 1 série | |
| 13 | Lampe de travail | Je suis à Shenzhen. | 1 groupe | |
| 14 |
Arrêtez le support d'outil, arrêter la plaque d'outil standard |
Le Guangdong | Je suis Hotman. | 1 série |
| 15 |
À travers le support de l'outil, à travers la plaque de couteau standard |
Le Guangdong | Je suis Hotman. | 1 série |
| 16 |
Groupe d'outils de dessin de brides |
Le Guangdong | Je suis Hotman. | 1 série |
| 17 |
Boîte à outils et outils de maintenance |
Le Guangdong | Je suis Hotman. | 1 série |
| 18 | Machines-outils à vis horizontales de fondation et coussins de fondation | Le Guangdong | Je suis Hotman. | 1 série |
