Détails sur le produit:
Conditions de paiement et expédition:
|
| Diamètre de la meuleuse: | Min 6 mm, max 150 mm | Profondeur maximale de broyage: | 150 mm |
|---|---|---|---|
| Puissance du moteur de la meule: | 0.75 kW | Vitesse du moteur de la meuleuse: | 2800r/min |
| Voltage du moteur de la meuleuse: | Pour les appareils électroniques | Vitesse de la meule: | Pour les véhicules à moteur: |
| Épaisseur de la meuleuse: | 20 mm | Le pouvoir: | 2.2 kW |
| Vite de mise en service: | 2800r/min | Taille du tableau: | 400 mm |
| Vitesse de la table: | 2-20m/min | Voyage à la table: | 300 mm |
| Voltage: | Pour les appareils électroniques | Le poids: | 400 kilos |
| Angle de pivotement de la tête de roue: | ±30° | Poids net: | 1 500 kg |
| Poids de la pièce: | 100 kg ou plus | Vitesse de rotation de la pièce: | 50 tours par minute |
| Puissance du moteur de table: | 0.75 kW | Moteur de roue de meulage: | 7.5 kW |
| Puissance du moteur de la tête de roue: | 2.2 kW | Fréquence: | 50 Hz |
| Source d'énergie: | électrique | Taille d'objet: | 50 à 200 mm |
| Résidu de l'écorce: | MT-3 | Taille: | Le nombre de points de contact doit être déterminé en tenant compte de l'état de l'objet. |
| Mettre en évidence: | Broyeur interne de petit diamètre intérieur,Broyeur interne de pièces de travail de différentes tailles,Moulin interne de diamètre minimum de 6 mm |
||

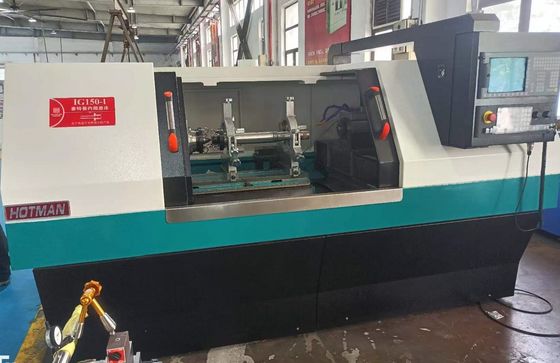

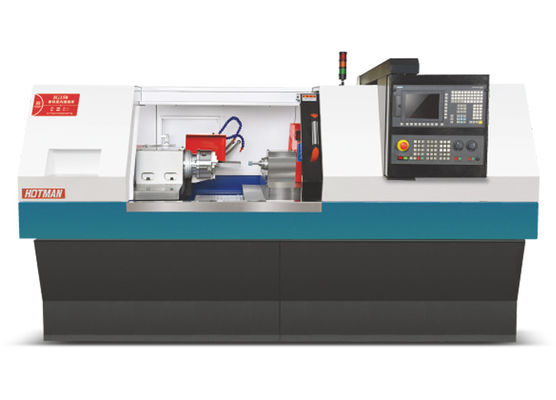

Broyeur interne pour petit diamètre intérieur minimum 6 mm, applicable à des pièces de différentes tailles
Précision de la machine-outil:
Liste des essais de précision des machines-outils (inclus)
Après le broyage (broyage) par le broyeur différentiel de Hotman, les exigences suivantes doivent être remplies:
| Je ne veux pas. | Modèle | Pièce de travail | Rondeur | Roughness (graisseuse) |
| 1. | IC150 | Échantillon type | ≤ 0,002 mm | ≤Ra0.25 |
Note: le broyage brut (généralement de 0,02 à 0,05 mm); le broyage fin (généralement de 0,005 à 0,015 mm)
Le corps et les composants sont coulés par Milhanna en fonte de haute qualité FC30. Les composants sont traités par YASDA, MITSUI SEIKI, TOSHIBA, ELB et d'autres équipements de classe mondiale une fois le traitement de serrage.La taille de précision peut atteindre le niveau de micron, afin d'assurer des équipements de haute précision composants de base.
Les rails de guidage de la machine et les vis à billes de précision sont continuellement lubrifiés par un système de lubrification automatique pour assurer une durée de vie et une précision plus longues.Le système de refroidissement est séparé du corps pour éliminer les vibrations et la dissipation de chaleur favorable.

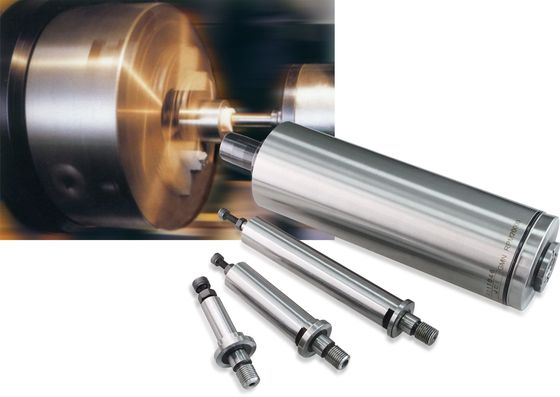

La broche de la roue de meulage adopte une structure de manchon de roulement de broche de haute précision FAG, sans lubrification séparée, entretien simple, sans contact métal-métal,la broche de la roue de meulage présente les caractéristiques de rigidité et de précision élevéesPour le broyage spécial de la pièce, broche motorisée en option, avec fonction d'augmentation de la vitesse linéaire.
Équipé d'un système de meulage automatique Siemens 828D CNC et d'un développement secondaire, un dialogue homme-machine, avec de nombreux équipements optionnels.
Le système d'alimentation de broyage est composé d'un V et d'une piste plate de pelle de précision artisanale, avec système de lubrification automatique et vis à bille de broyage de précision de niveau C3,qui peut réaliser un mouvement en douceur, une excellente précision de positionnement répété et une longue durée de vie.
La configuration standard de la broche de la meule est une structure de roulement arrière à quatre et arrière à deux roulements.d'une précision de rotation élevée, haute rigidité dynamique, bonne résistance aux vibrations, haut rendement de meulage et bonne qualité de surface de meulage.jusqu'à 3500 tr/min et 60 m/s.
Système de commande numérique de Siemens comme configuration standard, après développement secondaire, interface de fonctionnement entièrement chinoise, facile à utiliser.Le système CNC et le système de conduite ont une meilleure compatibilité,en même temps que la fonction d'automatisation et de réparation et de compensation automatique,pour assurer la stabilité et la précision de l'alimentation et du broyage.
Spécification technique:
| Projet | Unité | Modèle:IG150 | |
| Diamètre de rotation maximal de la table | mm | 0 à 150 |
Distance maximale entre | mm | 600 | |
| Diamètre maximal de meulage | mm | 320 | |
| Charge maximale entre deux cœurs pariétaux | Poids de la pâte | 60 (travail supérieur)/20 (travailleur uniquement) | |
| Taille de la meule (diamètre × largeur × ouverture) | mm | 455 × 38 ((32-50) × 127 | |
| Vitesse de la meule | Rpm | 1650 | |
| Vitesse linéaire maximale de la meuleuse | m/s | 40 ((moulin à grande vitesse jusqu'à 65) | |
| Débardeur de meule | mm | Type automatique | |
| Angle de prise | Le degré | 90 |
| Courbe d'alimentation | mm | 250 | |
| Vitesse de déplacement rapide sur l'axe X | M/min | 6 | |
| Alimentation minimale sur l'axe X | mm | 0.001 | |
Cadre de la tête | Vitesse du fuseau | Rpm | 50 à 500 |
| Forme de broche | d'une longueur n'excédant pas 10 mm | ||
| Spécification du pouce | MT-4 | ||
siège arrière | Distance télescopique automatique | mm | 40 |
| Spécification du pouce | MT-4 | ||
table de travail | Vitesse de déplacement rapide sur l'axe Z | M/min | 8 |
| Alimentation minimale de l'axe z | mm | 0.001 | |
| Voyage maximum | mm | 550 | |
| Angle de rotation | Le degré | + 6/-9 | |
| Moteur à broche de meule | KW | 3.75/5.5 |
| Moteur d'alimentation à axe X (servo) | KW | 2.2 | |
| Moteur d'alimentation à axe Z (servo) | KW | 2.2 | |
| Moteur à fuseau de cadre de tête | KW | 0.75 | |
| Moteur de pompe de refroidissement | KW | 0.75 | |
| Moteur à huile de lubrification | KW | 0.25*2 | |
| Moteur de pompe à huile de coque | KW | 0.75 | |
| Poids net de la machine | Poids de la pâte | 3300 |
| Poids brut de la machine | Poids de la pâte | 3500 | |
| Taille du colis (longueur * largeur * hauteur) | mm | 2800*2000*2000 | |
