Détails sur le produit:
Conditions de paiement et expédition:
|
| Vitesse d'alimentation de la meuleuse: | 00,01 à 0,2 mm/min | Vitesse de la table: | 0.1-3m/min |
|---|---|---|---|
| Diamètre de la meuleuse: | 6-200mm | Le couple du moteur d'alimentation de la meule: | 1.5 N.m. |
| Vitesse de la meule: | 32000 tours par minute | Puissance du moteur d'alimentation de la meule: | 0.75 kW |
| Puissance du moteur de table: | 0.75 kW | Répétabilité du moteur d'alimentation de la meule: | 0.001 mm |
| Résolution minimale de l'alimentation par axe X/Z: | 0.001 mm | Max Worktable Travel: | 500 mm |
| Vitesse d'alimentation par axe X: | 0.1 à 15 | ||
| Mettre en évidence: | Machine de meulage interne de haute précision,Machine de meulage interne de grande taille,Machines de meulage internes CNC |
||

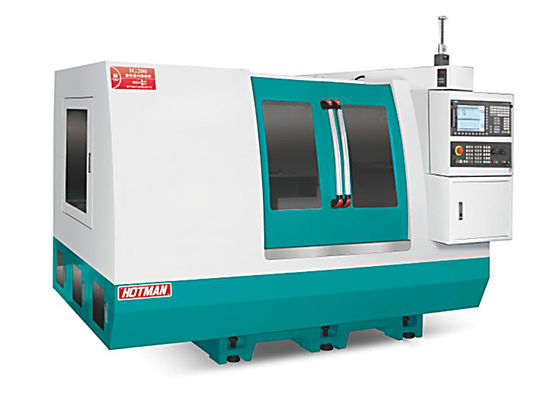

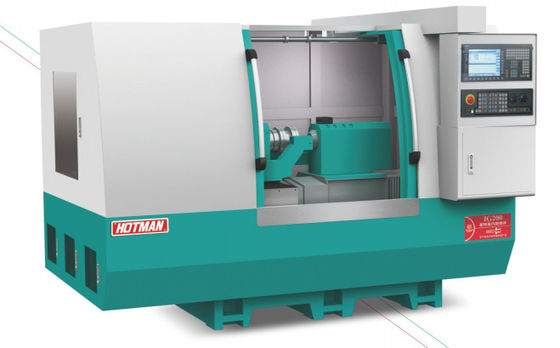

Machine de meulage interne CNC de haute précision pour les pièces de grande taille et les volumes de meulage en excès
Description du dispositif:
1La carrosserie et les composants sont coulés par Milhanna en fonte de haute qualité FC30, qui est artificiellement normalisé par traitement thermique puis traité par vieillissement naturel.Je suis MITSUI SEIKI.La précision de la taille peut être jusqu'au niveau du micron, pour assurer des composants de base de l'équipement de haute précision.
2Un système de lubrification centralisé automatique lubrifie continuellement les guides linéaires et les vis à billes de la machine, ce qui assure une durée de vie plus longue et une haute précision.Le système de refroidissement est séparé du corps de la machine, ce qui élimine les vibrations et favorise le rayonnement thermique.

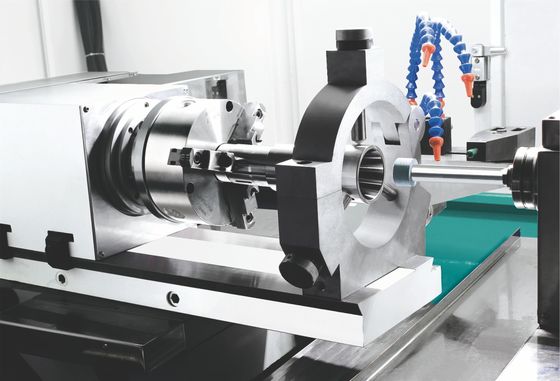

3La broche de la meule adopte une broche électrique aux caractéristiques de vitesse élevée, précision élevée, rigidité élevée, faible vibration, faible bruit et faible élévation de température.Le système d'entraînement est refroidi par un système de refroidissement à l'eau pour assurer que la tête de la meule fonctionne toujours dans un état thermiquement stable, rendant la meule plus stable et doublant l'efficacité de travail. Selon les besoins de traitement, des broches électriques à différentes vitesses de 24000 à 60000 tr/min sont optionnelles;pour pièces de travail à cercles intérieurs profonds, une broche intégrée peut être personnalisée pour réaliser un broyage de précision.
4Il adopte le système CNC allemand Siemens et a été développé.Il dispose d'une interface de dialogue homme-machine conviviale et est équipé de servomotors Siemens de haute performance., ce qui rend le système CNC de l'équipement et le système de transmission ont une meilleure compatibilité.qui assure la stabilité et la précision de l'alimentation et du broyage.
5Le système d'alimentation de broyage est composé d'un V et d'une voie plate de pelle de précision artisanale, avec système de lubrification automatique et vis à bille de broyage de précision de niveau C3,qui peut réaliser un mouvement en douceur, une excellente précision de positionnement répété et une longue durée de vie.
6. La configuration standard de la broche de la meuleuse est une structure de roulement arrière à quatre et arrière à deux roulements.d'une précision de rotation élevée, haute rigidité dynamique, bonne résistance aux vibrations, haut rendement de meulage et bonne qualité de surface de meulage.jusqu'à 3500 tr/min et 60 m/s.
7Le siège arrière est conçu pour être à la fois rigide et robuste.La force de remorquage du cylindre coulissant peut être facilement modifiée par des boutons de réglage à l'arrière- accessoires spéciaux siège arrière à pression d'huile avec pédale pour faciliter le déchargement des pièces de travail.
8Système de commande numérique Siemens comme configuration standard, après développement secondaire, interface de fonctionnement entièrement chinoise, facile à utiliser.le système CNC de l'équipement et le système d'entraînement ont une meilleure compatibilité, en même temps que la fonction de réparation automatique du sable et de compensation automatique, pour assurer la stabilité et la précision de l'alimentation et du broyage.
Spécification technique:
| Nom de l'article | unité | IG150 | IG200 | Les accessoires | |
|
Capacité de traitement |
Plage de diamètre de meulage | mm | Ø6-Ø150 | Ø6-Ø200 |
● Appareil de refroidissement de broyage ● Un stylo à pansement au diamant ● Tableau de réglage de l'angle ● Boîte à outils et outils ● Adaptateur de broyeur à broche ● broyeur à grande vitesse ● bloc de réglage de base
Accessoires spéciaux ● Flanche hydraulique à trois mâchoires 6′′ ● 30000 tours par minute broche mécanique, broche électrique à différentes vitesses ● Dispositif de mesure automatique du diamètre intérieur |
| profondeur de broyage h | mm | 150 | 170 | ||
| Max. diamètre extérieur de la pièce à meuler | Je m e | 220 | 220 | ||
| Radius de la surface de travail | Je m m | 380 | 400 | ||
| Caractéristiques du rouleau à rouleaux | 6′′ chuck hydraulique ou manuel | 6′′ chuck hydraulique ou manuel | |||
| Angle de rotation de la boîte de lit | Le degré | Avant 2/arrière 15 | Avant 2/arrière 20 | ||
|
Le broyage paramètres de la broche de roue |
Puissance du broyeur à trou interne | KW | 1.5 | 7.5 | |
| Vitesse de la broche de broyage des trous internes | Rpm | 20000 Fuseau mécanique | vitesse de la broche électrique facultative | ||
|
Fuseau de la tête Paramètres |
Vitesse du fuseau | Rpm | 50 à 1500 | 50 à 1500 | |
| Forme de broche | Structure du rouleau de roulement | Structure du rouleau de roulement | |||
| Spécifications du trou conique | MT-5 | MT-5 | |||
| Méthode d'entraînement par broche | Servo moteur | Servo moteur | |||
|
Axe X (fuseau de la pièce) |
Voyage de l'alimentation par axe X | Je m m | 410 | 410 | |
| Vitesse de déplacement rapide sur axe X | mm/ m i n | 0.1 à 10 | 0.1 à 10 | ||
| Résolution minimale de l'alimentation par axe X | Je m m | 0.001 | 0.001 | ||
| Servo moteur à axe X | kW | 2.2 | 2.2 | ||
|
Axe Z (tableau de travail) |
Vitesse de déplacement rapide sur l'axe Z | mm/ m i n | 0.1 à 10 | 0. 1 à 10 | |
| Résolution minimale de l'alimentation par axe Z | Je m m | 0.001 | 0.001 | ||
| Max. portée de déplacement | Je m m | 540 | 410 | ||
| Puissance du servomoteur à axe Z | KW | 2.2 | 2.2 | ||
|
Moteur |
Moteur à broche de meule | KW | 7.5 | 7. 5 | |
| Moteur d'alimentation à axe X (servo) | KW | 2.2 | 2.2 | ||
| Moteur d'alimentation à axe Z (servo) | KW | 2.2 | 2.2 | ||
| Moteur à fuseau à tête (servo) | KW | 1.5 | 1. 5 | ||
| Moteur de pompe à eau de refroidissement | KW | 0.75 | 0.75 | ||
| Moteur à lubrifiants | KW | Un quart | Un quart | ||
| Autres | Taille de la machine (L × W × H) | Je m m | 2400 × 1930 × 1790 | 2400 × 1930 × 1790 | |
| G.W (environ) | Poids de la pâte | 3500 | 4000 | ||
Description du produit:
La meuleuse interne est un équipement indispensable pour les opérations industrielles nécessitant un broyage et une finition précis des composants.un diamètre de roue de meulage de 200 mm,, et une plage de taille de pièce de 50 à 200 mm, la meuleuse interne est capable de manipuler des pièces de travail jusqu'à 100 kg de poids.La vitesse du moteur d'alimentation de la meule peut être réglée de 50 à 1000 tr/min.La meuleuse interne est également équipée d'un ensemble de meuleuses interne et d'un mécanisme de meulage interne,permettre aux utilisateurs de produire des pièces précises et précises.
La meuleuse interne IG200 de HOTMAN est un mécanisme de meulage interne de précision conçu pour un usage professionnel.La quantité minimale de commande pour ce produit est de 1 et le prix est de 3. Il est emballé dans un BOUX DE BOIS et le délai de livraison est de 60 jours. Les conditions de paiement sont T/T. La vitesse du moteur d'alimentation de la meule est comprise entre 50-1000rpm et la taille de la table est de 400mm.La vitesse de la meule est de 1400 tr/min., le diamètre de la meule est de 200 mm et le couple du moteur d'alimentation de la meule est de 1,5 N.m.
La meuleuse interne IG200 est l'outil idéal pour ceux qui ont besoin d'un système de meulage interne fiable et précis.La machine est également extrêmement durable et offre un fonctionnement en douceurIl est adapté à une grande variété d'applications telles que le broyage, l'affinage, le polissage, etc. Avec ses composants de haute qualité et ses performances fiables, il est très efficace pour la fabrication de produits de haute qualité.vous pouvez être sûr que vous obtenez le meilleur rapport qualité-prix.
HOTMAN's Internal Grinder Machine IG200 est un outil fiable et précis pour ceux qui ont besoin du meilleur système de meulage interne.vous pouvez être sûr que c'est de la plus haute qualité. La commande minimale est de 1 et le prix est de 3. Il est emballé dans un BOUX DE BOIS et le délai de livraison est de 60 jours. Les conditions de paiement sont T/T.La vitesse du moteur d'alimentation de la meule est comprise entre 50 et 1000 tr/min et la taille de la table est de 400 mmLa vitesse de la meule est de 1400 tours par minute, le diamètre de la meule est de 200 mm et le couple du moteur d'alimentation de la meule est de 1,5 Nm.
La meuleuse interne IG200 de HOTMAN est l'outil idéal pour ceux qui ont besoin d'un système de meulage interne fiable et précis.La machine est également extrêmement durable et offre un fonctionnement en douceurAvec ses composants de haute qualité et ses performances fiables, vous pouvez être sûr d'obtenir le meilleur rapport qualité/prix.
Nous offrons un assemblage de broyeur interne de haute qualité avec une machine de broyage interne avancée pour le système de broyeur interne.
Emballage et expédition de la meuleuse interne:
