Détails sur le produit:
Conditions de paiement et expédition:
|
| Diamètre de la meuleuse: | 6-150mm | Diamètre du trou de la roue de meulage: | 20 mm |
|---|---|---|---|
| Puissance du moteur de la meule: | 0.75 kW | Vitesse du moteur de la meuleuse: | 2800r/min |
| Voltage du moteur de la meuleuse: | Pour les appareils électroniques | Vitesse de la meule: | Pour les véhicules à moteur: |
| Épaisseur de la meuleuse: | 20 mm | Le pouvoir: | 2.2 kW |
| Vite de mise en service: | 2800r/min | Taille du tableau: | 400 mm |
| Vitesse de la table: | 2-20m/min | Voyage à la table: | 300 mm |
| Voltage: | Pour les appareils électroniques | Le poids: | 400 kilos |
| Angle de pivotement de la tête de roue: | ±30° | Poids net: | 1 500 kg |
| Poids de la pièce: | 100 kg ou plus | Vitesse de rotation de la pièce: | 50 tours par minute |
| Puissance du moteur de table: | 0.75 kW | Moteur de roue de meulage: | 7.5 kW |
| Puissance du moteur de la tête de roue: | 2.2 kW | Fréquence: | 50 Hz |
| Source d'énergie: | électrique | Taille d'objet: | 50 à 200 mm |
| Résidu de l'écorce: | MT-3 | Taille: | Le nombre de points de contact doit être déterminé en tenant compte de l'état de l'objet. |
| Mettre en évidence: | Broyeur interne de petit diamètre intérieur,Broyeur interne de 150 mm de diamètre,Système de meulage multifonctionnel |
||

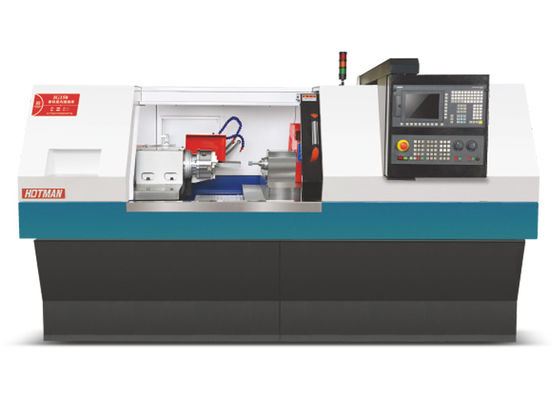

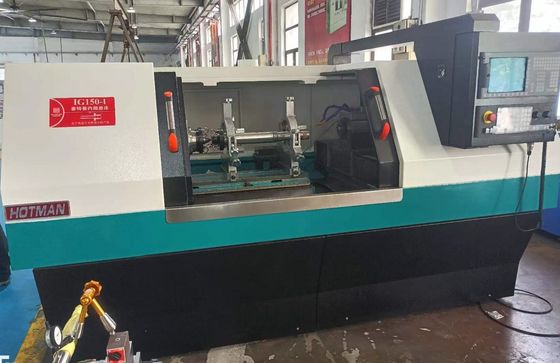

Moulin interne pour petits diamètres intérieurs inférieurs à 150 mm, système de broyage multifonctionnel
Précision de la machine-outil:
Liste des essais de précision des machines-outils (inclus)
Après le broyage (broyage) par le broyeur différentiel de Hotman, les exigences suivantes doivent être remplies:
| Je ne veux pas. | Modèle | Pièce de travail | Rondeur | Roughness (graisseuse) |
| 1. | IC150 | Échantillon type | ≤ 0,002 mm | ≤Ra0.25 |
Note: broyage brut (généralement 0,02 à 0,05 mm); broyage fin (généralement 0,005 à 0,015 mm)
Description du dispositif:
La carrosserie et les composants sont coulés par Milhanna en fonte de haute qualité FC30, qui est artificiellement normalisé par traitement thermique puis traité par vieillissement naturel.Je suis MITSUI SEIKI.La précision de la taille peut être jusqu'au niveau du micron, pour assurer des composants de base de l'équipement de haute précision.
Les rails de guidage de la machine et les vis à billes de précision sont continuellement lubrifiés par un système de lubrification automatique pour assurer une durée de vie et une précision plus longues.Le système de refroidissement est séparé du corps pour éliminer les vibrations et la dissipation de chaleur favorable.

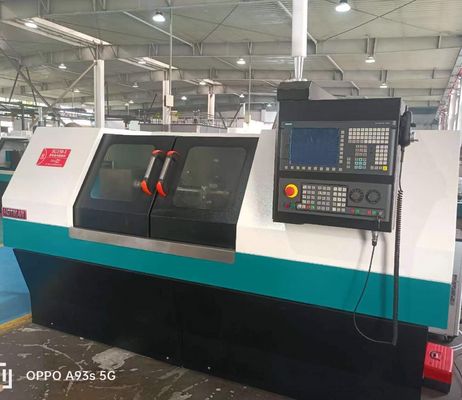

Équipé du système de meulage automatique Siemens 828D CNC et du développement secondaire, le dialogue homme-machine fonctionne avec beaucoup d'équipements optionnels.
Le système d'alimentation de broyage est composé d'un V et d'une piste plate de pelle de précision artisanale, avec système de lubrification automatique et vis à bille de broyage de précision de niveau C3,qui peut réaliser un mouvement en douceur, une excellente précision de positionnement répété et une longue durée de vie.
La configuration standard de la broche de la meule est une structure de roulement arrière à quatre et arrière à deux roulements.d'une précision de rotation élevée, haute rigidité dynamique, bonne résistance aux vibrations, haut rendement de meulage et bonne qualité de surface de meulage.jusqu'à 3500 tr/min et 60 m/s.

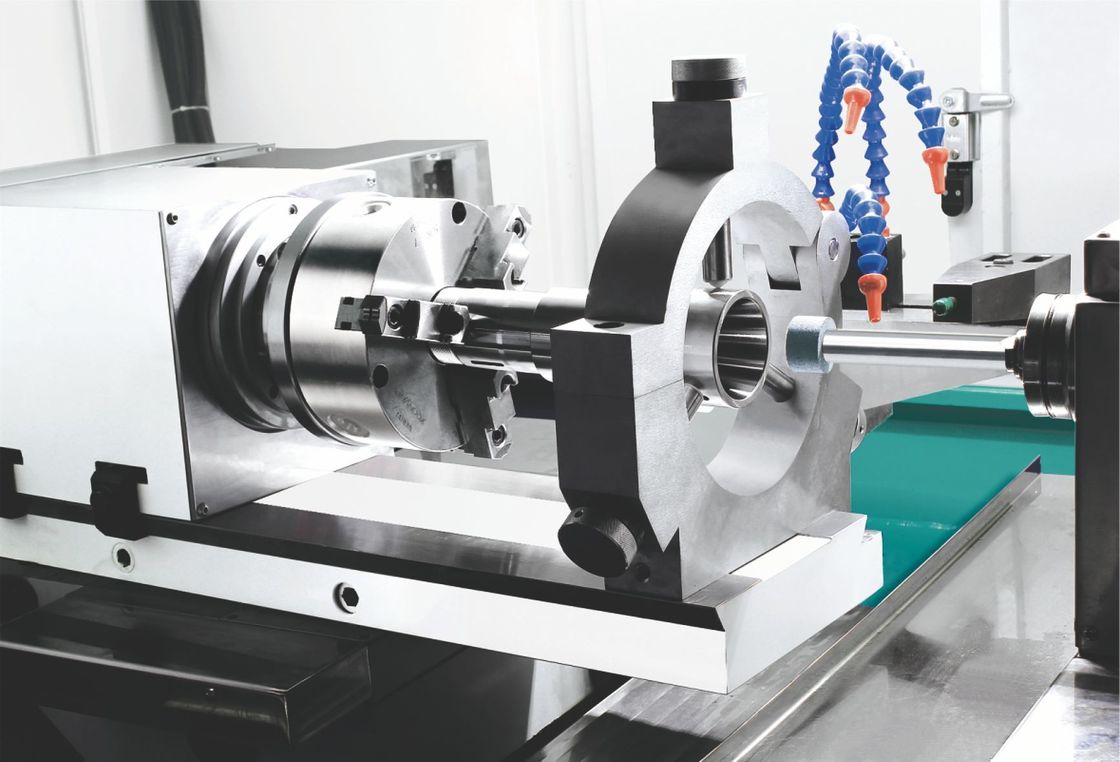

Le siège arrière est conçu pour être à la fois rigide et robuste.La force de remorquage du cylindre coulissant peut être facilement modifiée par des boutons de réglage à l'arrière.
Système de commande numérique comme configuration standard, après développement secondaire, interface de fonctionnement entièrement chinoise, facile à utiliser.le système CNC de l'équipement et le système d'entraînement ont une meilleure compatibilité, en même temps que la fonction de réparation automatique du sable et de compensation automatique, pour assurer la stabilité et la précision de l'alimentation et du broyage.
Spécification technique:
| Projet | Unité | Modèle:IG150 | |
| Diamètre de rotation maximal de la table | mm | 0 à 150 |
Distance maximale entre | mm | 600 | |
| Diamètre maximal de meulage | mm | 320 | |
| Charge maximale entre deux cœurs pariétaux | Poids de la pâte | 60 (travail supérieur)/20 (travailleur uniquement) | |
| Taille de la meule (diamètre × largeur × ouverture) | mm | 455 × 38 ((32-50) × 127 | |
| Vitesse de la meule | Rpm | 1650 | |
| Vitesse linéaire maximale de la meuleuse | m/s | 40 ((moulin à grande vitesse jusqu'à 65) | |
| Débardeur de meule | mm | Type automatique | |
| Angle de prise | Le degré | 90 |
| Courbe d'alimentation | mm | 250 | |
| Vitesse de déplacement rapide sur l'axe X | M/min | 6 | |
| Alimentation minimale sur l'axe X | mm | 0.001 | |
Cadre de la tête | Vitesse du fuseau | Rpm | 50 à 500 |
| Forme de broche | d'une longueur n'excédant pas 10 mm | ||
| Spécification du pouce | MT-4 | ||
siège arrière | Distance télescopique automatique | mm | 40 |
| Spécification du pouce | MT-4 | ||
table de travail | Vitesse de déplacement rapide sur l'axe Z | M/min | 8 |
| Alimentation minimale de l'axe z | mm | 0.001 | |
| Voyage maximum | mm | 550 | |
| Angle de rotation | Le degré | + 6/-9 | |
| Moteur à broche de meule | KW | 3.75/5.5 |
| Moteur d'alimentation à axe X (servo) | KW | 2.2 | |
| Moteur d'alimentation à axe Z (servo) | KW | 2.2 | |
| Moteur à fuseau de cadre de tête | KW | 0.75 | |
| Moteur de pompe de refroidissement | KW | 0.75 | |
| Moteur à huile de lubrification | KW | 0.25*2 | |
| Moteur de pompe à huile de coque | KW | 0.75 | |
| Poids net de la machine | Poids de la pâte | 3300 |
| Poids brut de la machine | Poids de la pâte | 3500 | |
| Taille du colis (longueur * largeur * hauteur) | mm | 2800*2000*2000 | |
