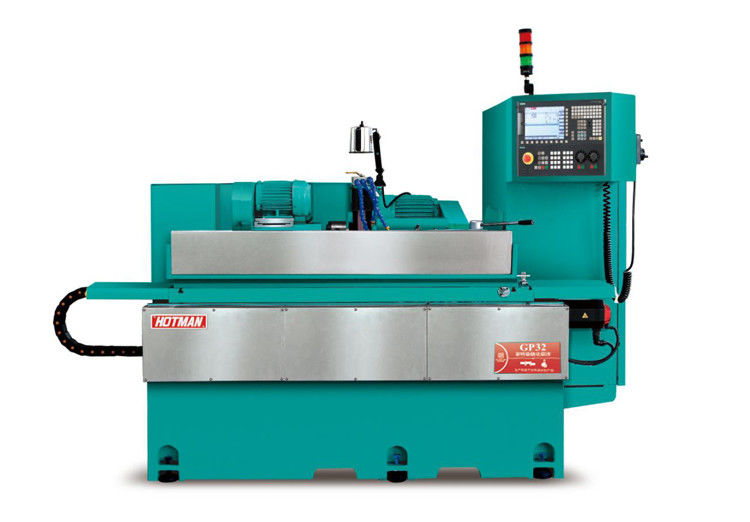

GP32 Hotman 0,75KW machine de meulage de l'arbre à cames pratique résistant à l'usure

Machines de broyage à l'arbre à cames

Description du dispositif:

1La carrosserie et les composants sont coulés par Milhanna en fonte de haute qualité FC30, qui est artificiellement normalisé par traitement thermique puis traité par vieillissement naturel.Je suis MITSUI SEIKI.La précision de la taille peut être jusqu'au niveau du micron, pour assurer des composants de base de l'équipement de haute précision.


2Les rails de guidage de la machine et les vis à billes de précision sont continuellement lubrifiés par un système de lubrification automatique pour assurer une durée de vie et une précision plus longues.Le système de refroidissement est séparé du corps pour éliminer les vibrations et la dissipation de chaleur favorable.

3.Equipé du système de meulage automatique Siemens 828D CNC, et de développement secondaire, fonctionnement par dialogue homme-machine, avec de nombreux équipements optionnels,y compris le dispositif de broyage à trou intérieur, dispositif de mesure automatique de l'extrémité, dispositif de mesure automatique du diamètre extérieur, etc.

4Le système d'alimentation de broyage est composé d'un V et d'une voie plate de pelle de précision artisanale, avec système de lubrification automatique et vis à bille de broyage de précision de niveau C3,qui peut réaliser un mouvement en douceur, une excellente précision de positionnement répété et une longue durée de vie.

5. La configuration standard de la broche de la meuleuse est une structure de roulement arrière à quatre et arrière à deux roulements.d'une précision de rotation élevée, haute rigidité dynamique, bonne résistance aux vibrations, haut rendement de meulage et bonne qualité de surface de meulage.jusqu'à 3500 tr/min et 60 m/s.


6Le siège arrière est conçu pour être à la fois rigide et robuste. Un cylindre coulissant en acier allié durci incrusté dans le corps en fonte est conçu pour transporter le noyau supérieur du MT4.La force de remorquage du cylindre coulissant peut être facilement modifiée par des boutons de réglage à l'arrière- accessoires spéciaux siège arrière à pression d'huile avec pédale pour faciliter le déchargement des pièces de travail.

7Système de commande numérique Siemens comme configuration standard, après développement secondaire, interface de fonctionnement entièrement chinoise, facile à utiliser.le système CNC de l'équipement et le système d'entraînement ont une meilleure compatibilité, en même temps que la fonction de réparation automatique du sable et de compensation automatique, pour assurer la stabilité et la précision de l'alimentation et du broyage.

Spécification technique:


1. Tête de travail à entraînement direct de très haute précision:

(1) Fuseau central de travail mobile avec encodeur Renishaw intégré.

(2) Capacité de charge de chuck 150Nm

(3) roulement à billes de contact angulaire de précision

(4) Rondeur ≤ 1 μm

(5) Grand angle de rotation

(6) Liquide de refroidissement au centre

(7) Propulsé par un moteur synchrone à aimant permanent

(8) Fonction d'arrêt de positionnement

La tête de travail à haute rigidité avec centre de travail mobile, est supportée par un roulement à billes angulaires de contact à haute rigidité et haute précision et un roulement à rouleaux coniques,qui rendent la broche la plus stable et extrêmement rigide.
Le cylindre à cône MT-4 est utilisé dans la broche, avec un trou central de φ24 mm, à travers lequel le dispositif de tension du luminaire peut passer, ainsi que le liquide de refroidissement.
La tête de travail est entraînée par un servo-moteur à courant alternatif numérique Sodick, à vitesse variable.

2- conception de la tête de travail flexible:

La tête de travail est fixée sur une base rotative, avec un angle de rotation de -45° à +45°.
Le liquide de refroidissement est distribué à la tête de travail, à la queue et à la tête de la meule à travers un distributeur, afin de maintenir la stabilité thermique de la machine dans la mesure du possible.
Le bord de la table de travail est conçu juste en dessous du centre de la broche, ce qui peut éviter que la chaleur du liquide de refroidissement n'influence la table de travail.

3Un logiciel professionnel de meulage CNC développé par Hotman et Lynuc:


• Logiciel graphique facile à apprendre et à utiliser
• Réglage rapide
• 10Moniteur LCD numérique coloré de 0,4 pouces
• Mémoire à grand volume
• Pas de disque dur, ce qui est plus stable
• Télécommande, diagnostic et aide
• Ethernet, port RS232
• USB et carte mémoire flash
• Fonction d'édition de fond
• Mot de passe de sécurité
• Une personnalisation complète et une expérience de haut niveau.
