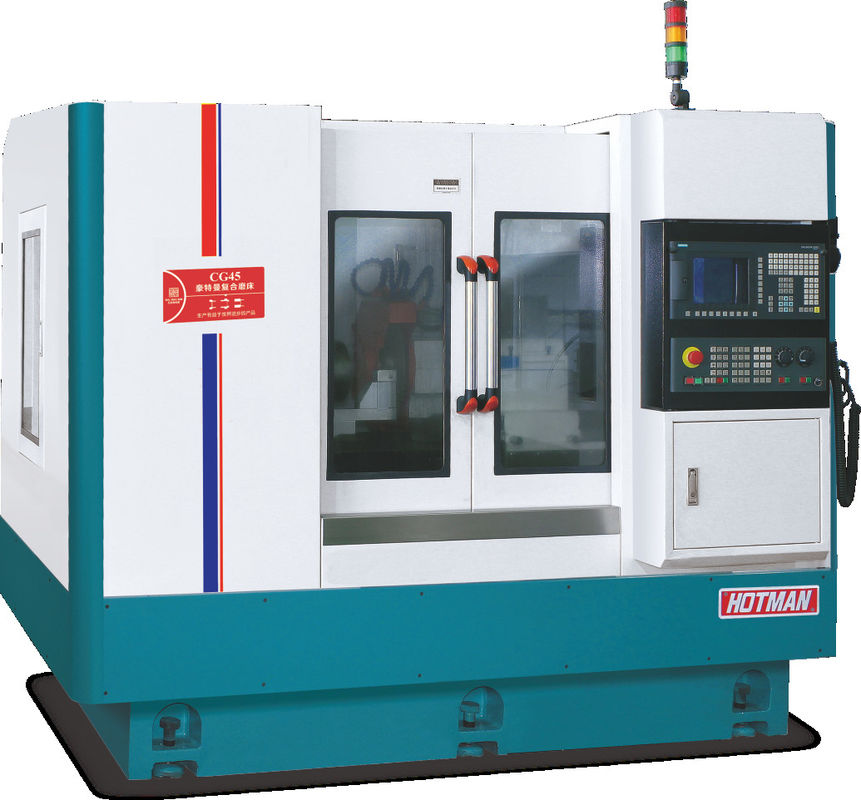

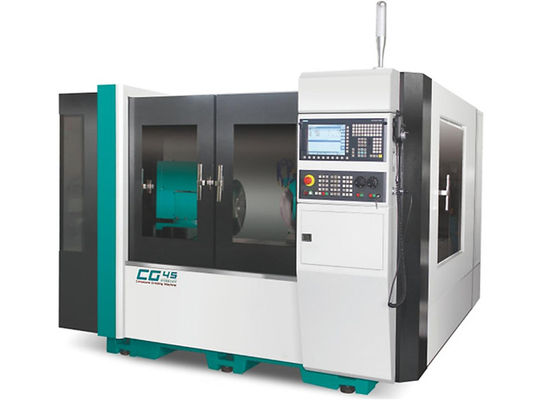

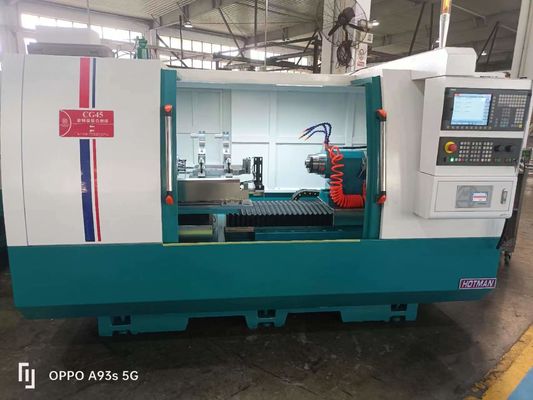

Machine de meulage universelle industrielle CNC résistante à l'usure pratique CG45

Machines de meulage universelles -CG45

Description du dispositif:

1La carrosserie et les composants sont coulés par Milhanna en fonte de haute qualité FC30, qui est artificiellement normalisé par traitement thermique puis traité par vieillissement naturel.Je suis MITSUI SEIKI.La précision de la taille peut être jusqu'au niveau du micron, pour assurer des composants de base de l'équipement de haute précision.

2Les rails de guidage de la machine et les vis à billes de précision sont continuellement lubrifiés par un système de lubrification automatique pour assurer une durée de vie et une précision plus longues.Le système de refroidissement est séparé du corps pour éliminer les vibrations et la dissipation de chaleur favorable.

3.Equipé du système de meulage automatique Siemens 828D CNC, et de développement secondaire, fonctionnement par dialogue homme-machine, avec de nombreux équipements optionnels,y compris le dispositif de broyage à trou intérieur, dispositif de mesure automatique de l'extrémité, dispositif de mesure automatique du diamètre extérieur, etc.

4Le système d'alimentation de broyage est composé d'un V et d'une voie plate de pelle de précision artisanale, avec système de lubrification automatique et vis à bille de broyage de précision de niveau C3,qui peut réaliser un mouvement en douceur, une excellente précision de positionnement répété et une longue durée de vie.

5. La configuration standard de la broche de la meuleuse est une structure de roulement arrière à quatre et arrière à deux roulements.d'une précision de rotation élevée, haute rigidité dynamique, bonne résistance aux vibrations, haut rendement de meulage et bonne qualité de surface de meulage.jusqu'à 3500 tr/min et 60 m/s.

6Le siège arrière est conçu pour être à la fois rigide et robuste. Un cylindre coulissant en acier allié durci incrusté dans le corps en fonte est conçu pour transporter le noyau supérieur du MT4.La force de remorquage du cylindre coulissant peut être facilement modifiée par des boutons de réglage à l'arrière- accessoires spéciaux siège arrière à pression d'huile avec pédale pour faciliter le déchargement des pièces de travail.

7Système de commande numérique Siemens comme configuration standard, après développement secondaire, interface de fonctionnement entièrement chinoise, facile à utiliser.le système CNC de l'équipement et le système d'entraînement ont une meilleure compatibilité, en même temps que la fonction de réparation automatique du sable et de compensation automatique, pour assurer la stabilité et la précision de l'alimentation et du broyage.

Spécification technique:

Description de la machine:

1.Parties de base et de structure principale de la machine:

La base de la machine et les pièces principales de la structure sont constituées de fonte FC-30 en méhanite (inoculée).La base en fonte et les pièces principales sont usinées dans des machines de classe mondialeIl est également possible d'utiliser des moulins de haute précision, tels que YASDA, MITSUI SEIKI, TOSHIBA, ELB, etc. dans un seul serrage.

2Système de lubrification centralisé automatique:

Un système de lubrification centralisé automatique lubrifie continuellement les guides linéaires et les vis à billes de la machine, ce qui assure une durée de vie plus longue et une grande précision.Et le système de refroidissement est séparé avec la base de la machine, ce qui élimine les vibrations et favorise le rayonnement thermique.

3Système automatique:

Le clampage en une seule fois, y compris le clampage en une seule fois des pièces, le meulage du cercle intérieur, le meulage du cercle extérieur, le meulage de la surface de l'extrémité, le meulage des cônes, le meulage des profils et le meulage des composites en une seule machine.

Équipé de système CNC Siemens en standard, et de nombreuses unités optionnelles, telles que le dispositif de rotation automatique de la tête de travail, le dispositif de mesure du diamètre automatique, le dispositif de mesure automatique de la surface d'extrémité,Filtre à bandes de papier magnétique (pour le broyage de la suspension), et collecteur de brouillard d'huile, etc.

4- Le personnel tourne manuellement:

Pour le broyage du cône extérieur et du cône intérieur, la tête peut être tournée manuellement.

5. Le cheptel tourne automatiquement (facultatif):

Le moteur DD de précision (conduite directe) et la règle de grille Heidenhain sont optionnels, ce qui peut conduire la tête avec précision à travers le système CNC.Il est très pratique pour le cône extérieur et le cône intérieur broyage.

Moteur DD (conduite directe) (facultatif)

6. Fuseau de roue:

La broche extérieure de la meuleuse personnalisée utilise des roulements de haute précision FAG, qui sont auto-lubrifiés et faciles à entretenir.qui offre une très longue durée de vie.La vitesse de rotation de la broche à haute rigidité et à haute précision peut être réglée pour augmenter la vitesse linéaire si nécessaire.qui peut empêcher la résonance avec la broche extérieure.

7Système CNC:

Le système CNC Siemens est appliqué dans la meuleuse et, après un développement ultérieur, une interface homme-machine infaillible est créée en chinois.Pour une meilleure compatibilité entre le système de commande et le système de conduiteLe système possède un dressage automatique des roues et une performance de décalage automatique, ce qui assure la précision et la stabilité de l'alimentation et du broyage.

8Unités personnalisées:

Le broyage extérieur incliné + le broyage intérieur Le broyage extérieur droit + le broyage intérieur Double broyage intérieur

9. Mesure personnalisée du diamètre extérieur et mesure de la surface de l'extrémité:

(Marposs) Mesure du diamètre extérieur, Mesure et décalage en temps réel (Marposs) Mesure de la surface de fin,Measure and offset                                                                                                                                                                                                 in real  time

9.Méthode de broyage:

Réaliser le broyage du cercle intérieur, le broyage du cône intérieur, le broyage du cercle extérieur et le broyage de la surface finale dans une machine.
