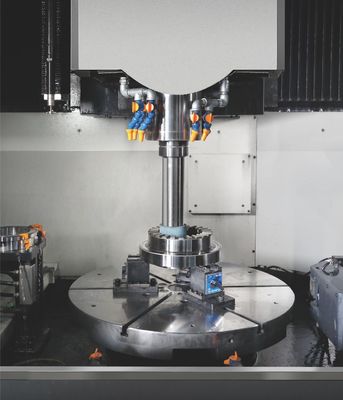

Machine de meulage verticale automatique résistante à la corrosion pratique Z860

Définition de la machine de broyage verticale Z860


Description de la machine:

1. La machine est une structure de portique, composée de colonnes doubles, de poutres et de lit pour former une structure de cadre rigide fermée. Une plaque de traction transversale est disposée sur la poutre,et une tête de meulage verticale est respectivement installée sur la plaque de résistance transversale.

2Le tailleur à rouleaux diamantés est installé à une extrémité de la table et sert à tailler respectivement les surfaces latérales et inférieures.

3. la machine-outil est commandée par le système allemand Siemens ou japonais FANUC qui contrôle automatiquement l'alimentation verticale et transversale de la tête de meulage,le moteur hydraulique du banc de travail, et la roue à main électrique portative.

4Système de filtrage de refroidissement: lors du broyage et de l'arrosage de la meule, la pièce est refroidie et la meule est lavée.Filtre de papier et dépôt naturel trois filtration.

5Le débit du liquide de refroidissement est de 600 litres.

6Équipé d'un système de lubrification quantitative centralisée automatique, lubrifier le rail de guidage et la vis de chaque arbre d'alimentation, avec mode de lubrification automatique.

7. la machine-outil est complètement fermée (la zone de travail et la moitié arrière de la machine-outil sont complètement fermés, la position de fonctionnement avant et la position de chargement),facile à nettoyer et à entretenir.

Description du dispositif:

1La carrosserie et les composants sont coulés par Milhanna en fonte de haute qualité FC30, qui est artificiellement normalisé par traitement thermique puis traité par vieillissement naturel.Je suis MITSUI SEIKI.La précision de la taille peut être jusqu'au niveau du micron, pour assurer des composants de base de l'équipement de haute précision.


2Les rails de guidage de la machine et les vis à billes de précision sont continuellement lubrifiés par un système de lubrification automatique pour assurer une durée de vie et une précision plus longues.Le système de refroidissement est séparé du corps pour éliminer les vibrations et la dissipation de chaleur favorable.

3.Equipé du système de meulage automatique Siemens 828D CNC, et de développement secondaire, fonctionnement par dialogue homme-machine, avec de nombreux équipements optionnels,y compris le dispositif de broyage à trou intérieur, dispositif de mesure automatique de l'extrémité, dispositif de mesure automatique du diamètre extérieur, etc.

4Le système d'alimentation de broyage est composé d'un V et d'une voie plate de pelle de précision artisanale, avec système de lubrification automatique et vis à bille de broyage de précision de niveau C3,qui peut réaliser un mouvement en douceur, une excellente précision de positionnement répété et une longue durée de vie.

5. La configuration standard de la broche de la meuleuse est une structure de roulement arrière à quatre et arrière à deux roulements.d'une précision de rotation élevée, haute rigidité dynamique, bonne résistance aux vibrations, haut rendement de meulage et bonne qualité de surface de meulage.jusqu'à 3500 tr/min et 60 m/s.


6Le siège arrière est conçu pour être à la fois rigide et robuste. Un cylindre coulissant en acier allié durci incrusté dans le corps en fonte est conçu pour transporter le noyau supérieur du MT4.La force de remorquage du cylindre coulissant peut être facilement modifiée par des boutons de réglage à l'arrière- accessoires spéciaux siège arrière à pression d'huile avec pédale pour faciliter le déchargement des pièces de travail.

7Système de commande numérique Siemens comme configuration standard, après développement secondaire, interface de fonctionnement entièrement chinoise, facile à utiliser.le système CNC de l'équipement et le système d'entraînement ont une meilleure compatibilité, en même temps que la fonction de réparation automatique du sable et de compensation automatique, pour assurer la stabilité et la précision de l'alimentation et du broyage.

Spécification technique:
