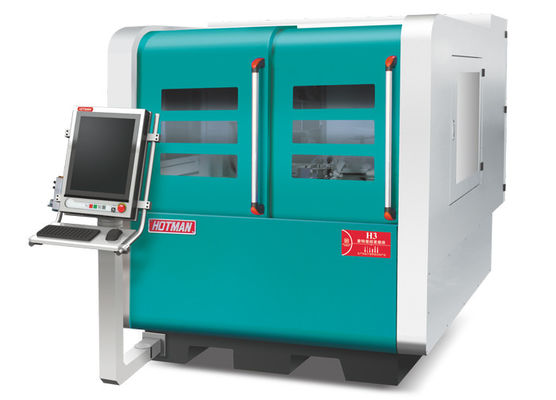

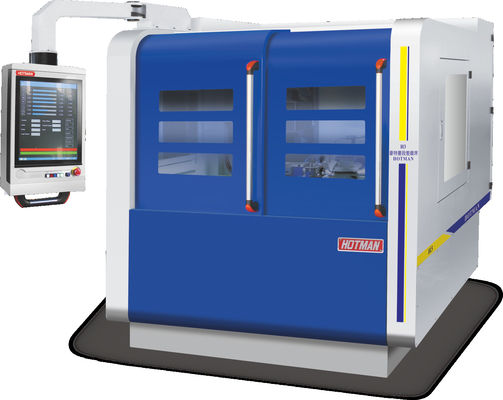

Retour vers le bas Grinder machine-outil Grinder système de commande H3 auto-développé stable

Retour vers le bas de la machine de broyage de l'outil de broyage H3

Description du dispositif:

1La carrosserie et les composants sont coulés par Milhanna en fonte de haute qualité FC30, qui est artificiellement normalisé par traitement thermique puis traité par vieillissement naturel.Je suis MITSUI SEIKI.La précision de la taille peut être jusqu'au niveau du micron, pour assurer des composants de base de l'équipement de haute précision.


2Les rails de guidage de la machine et les vis à billes de précision sont continuellement lubrifiés par un système de lubrification automatique pour assurer une durée de vie et une précision plus longues.Le système de refroidissement est séparé du corps pour éliminer les vibrations et la dissipation de chaleur favorable.

3.Equipé du système de meulage automatique Siemens 828D CNC, et de développement secondaire, fonctionnement par dialogue homme-machine, avec de nombreux équipements optionnels,y compris le dispositif de broyage à trou intérieur, dispositif de mesure automatique de l'extrémité, dispositif de mesure automatique du diamètre extérieur, etc.

4Le système d'alimentation de broyage est composé d'un V et d'une voie plate de pelle de précision artisanale, avec système de lubrification automatique et vis à bille de broyage de précision de niveau C3,qui peut réaliser un mouvement en douceur, une excellente précision de positionnement répété et une longue durée de vie.

5. La configuration standard de la broche de la meule est une structure de roulement arrière à quatre et arrière à deux roulements.d'une précision de rotation élevée, haute rigidité dynamique, bonne résistance aux vibrations, haut rendement de meulage et bonne qualité de surface de meulage.jusqu'à 3500 tr/min et 60 m/s.


6Le siège arrière est conçu pour être à la fois rigide et robuste.La force de remorquage du cylindre coulissant peut être facilement modifiée par des boutons de réglage à l'arrière- accessoires spéciaux siège arrière à pression d'huile avec pédale pour faciliter le déchargement des pièces de travail.

7Système de commande numérique Siemens comme configuration standard, après développement secondaire, interface de fonctionnement entièrement chinoise, facile à utiliser.le système CNC de l'équipement et le système d'entraînement ont une meilleure compatibilité, en même temps que la fonction de réparation automatique du sable et de compensation automatique, pour assurer la stabilité et la précision de l'alimentation et du broyage.

Spécification technique:

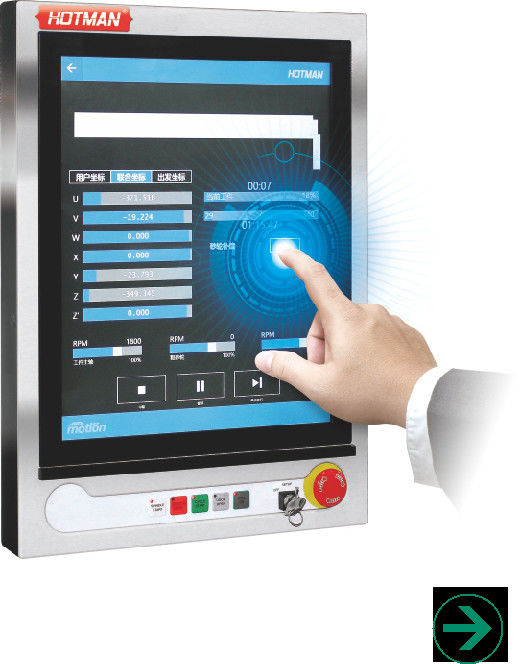

Système de commande H3

1.Hotman Système de commande et logiciel auto-développé:

Interface de haut niveau:
Permet aux opérateurs de surveiller et d'interagir de manière transparente avec les données traitées, offrant ainsi une expérience utilisateur de pointe.

Personnalisation complète:
En utilisant les dernières technologies, les boutons et les icônes peuvent être déplacés et réarrangés librement pour répondre aux besoins commerciaux de différents utilisateurs.

Pour gagner du temps:
Le logiciel vous apporte des technologies de pointe qui comblent l'écart entre les développeurs IDE et les non-spécialistes en programmation.

19 affichage LCD numérique de pouces:
Écran tactile industriel multiplex capacitif avec une zone d'affichage active complète, imperméable à l'eau et à l'huile.


2.Après ouverture du fichier de pièce, cliquez sur le bouton "Modifier" ci-dessus, afin que l'opérateur puisse rééditer le type de coupeur selon les besoins, comme indiqué sur la figure,et l'opérateur peut modifier le type de coupe et la taille rapidementCliquez sur chaque segment du type de coupe et modifiez la taille de la rangée de vitesse de la broche.

3.L'opérateur peut également créer une nouvelle forme d'outil. Dans le cas d'un couteau en forme de T, la forme de l'outil est créée en l'ajoutant de gauche à droite (comme indiqué sur l'image ci-dessus),avec la face de l'outil à l'extrême droite. Selon le type de couteau souhaité, cliquez sur le type de couteau en haut de l'écran pour ajouter de gauche à droite, et [X] à l'extrême droite est le bouton supprimer.


4.Après avoir réglé la forme et la taille de chaque section, vous pouvez facilement compléter l'édition de T-cutter, et régler la vitesse de broche et la vitesse d'alimentation de chaque section de meulage.
