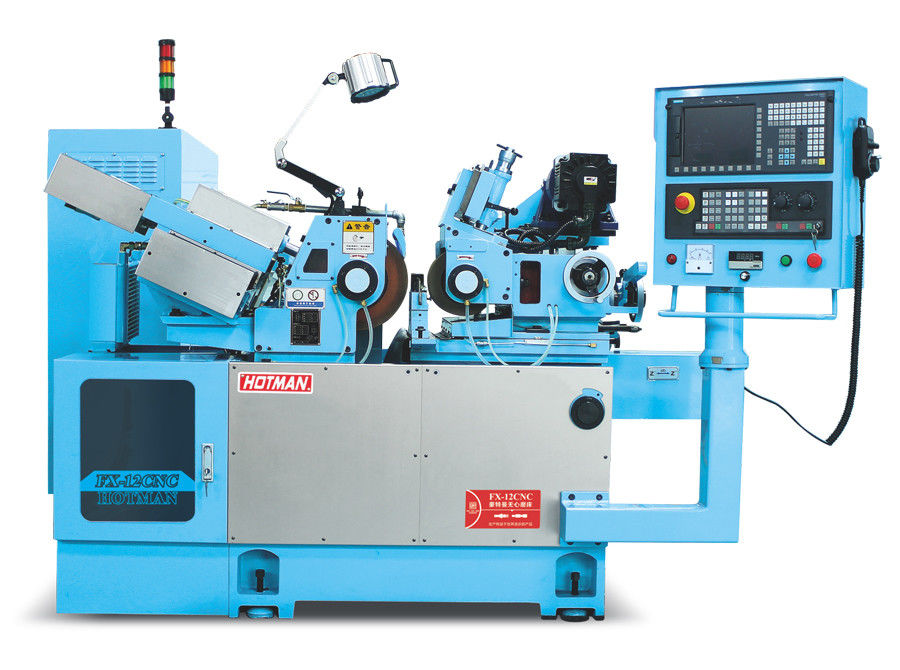

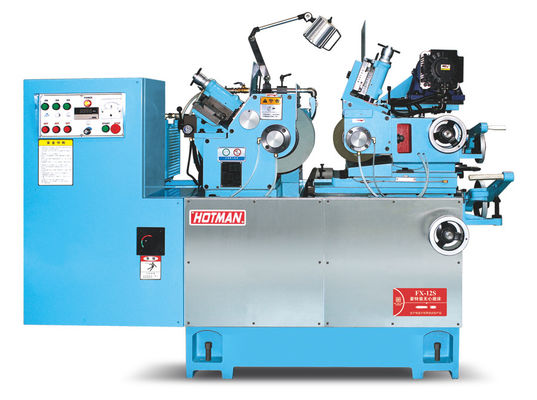

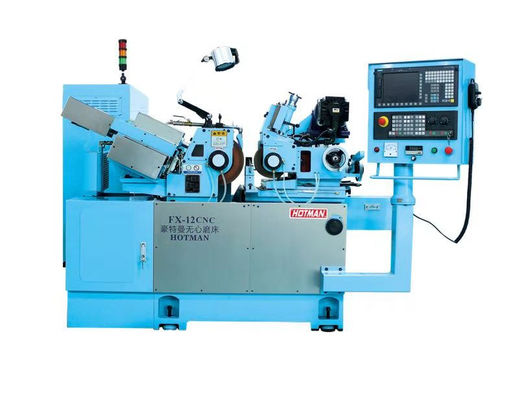

Machine de meulage sans centre à haute précision semi-automatique multifonctionnelle

Machine de meulage sans centre à haute précision semi-automatique multifonctionnelle

1Installation spéciale:

01.Le dispositif de meulage de levage peut concevoir le bras mécanique de la pièce selon les exigences de la pièce

02.Roues de formage et roues de réglage

03.Dispositif de chargement et de déchargement automatique pour le broyage par formage

04.Mécanisme d'alimentation et de réception automatique du manipulateur

Diamètre standard de la table: Ø0,5 à 40 mm

Taille de la meule (diamètre extérieur* largeur * diamètre intérieur): Ø305*150*Ø120mm

Velocité de la meuleuse: 1950 tours par minute

Quantité d'aliments pour animaux de petite taille: 0,001 mm

Description du dispositif:

1La carrosserie et les composants sont coulés par Milhanna en fonte de haute qualité FC30, qui est artificiellement normalisé par traitement thermique puis traité par vieillissement naturel.Je suis MITSUI SEIKI.La précision de la taille peut être jusqu'au niveau du micron, pour assurer des composants de base de l'équipement de haute précision.

2Les rails de guidage de la machine et les vis à billes de précision sont continuellement lubrifiés par un système de lubrification automatique pour assurer une durée de vie et une précision plus longues.Le système de refroidissement est séparé du corps pour éliminer les vibrations et la dissipation de chaleur favorable.

3.Equipé du système de meulage automatique Siemens 828D CNC, et de développement secondaire, fonctionnement par dialogue homme-machine, avec de nombreux équipements optionnels,y compris le dispositif de broyage à trou intérieur, dispositif de mesure automatique de l'extrémité, dispositif de mesure automatique du diamètre extérieur, etc.

4Le système d'alimentation de broyage est composé d'un V et d'une voie plate de pelle de précision artisanale, avec système de lubrification automatique et vis à bille de broyage de précision de niveau C3,qui peut réaliser un mouvement en douceur, une excellente précision de positionnement répété et une longue durée de vie.

5. La configuration standard de la broche de la meule est une structure de roulement arrière à quatre et arrière à deux roulements.d'une précision de rotation élevée, haute rigidité dynamique, bonne résistance aux vibrations, haut rendement de meulage et bonne qualité de surface de meulage.jusqu'à 3500 tr/min et 60 m/s.

6Le siège arrière est conçu pour être à la fois rigide et robuste.La force de remorquage du cylindre coulissant peut être facilement modifiée par des boutons de réglage à l'arrière- accessoires spéciaux siège arrière à pression d'huile avec pédale pour faciliter le déchargement des pièces de travail.

7Système de commande numérique Siemens comme configuration standard, après développement secondaire, interface de fonctionnement entièrement chinoise, facile à utiliser.le système CNC de l'équipement et le système d'entraînement ont une meilleure compatibilité, en même temps que la fonction de réparation automatique du sable et de compensation automatique, pour assurer la stabilité et la précision de l'alimentation et du broyage.

Spécification technique:
