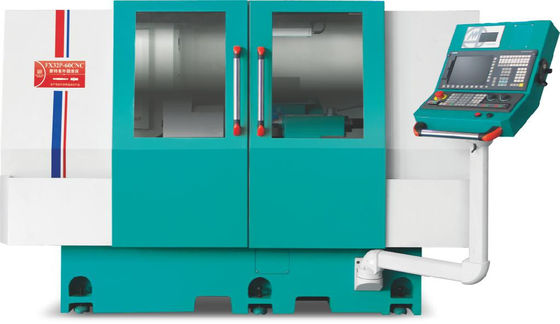

Hotman 3 phase 50Hz Multifonctionnelle 1700x1500x1750mm Machine de broyage cylindrique

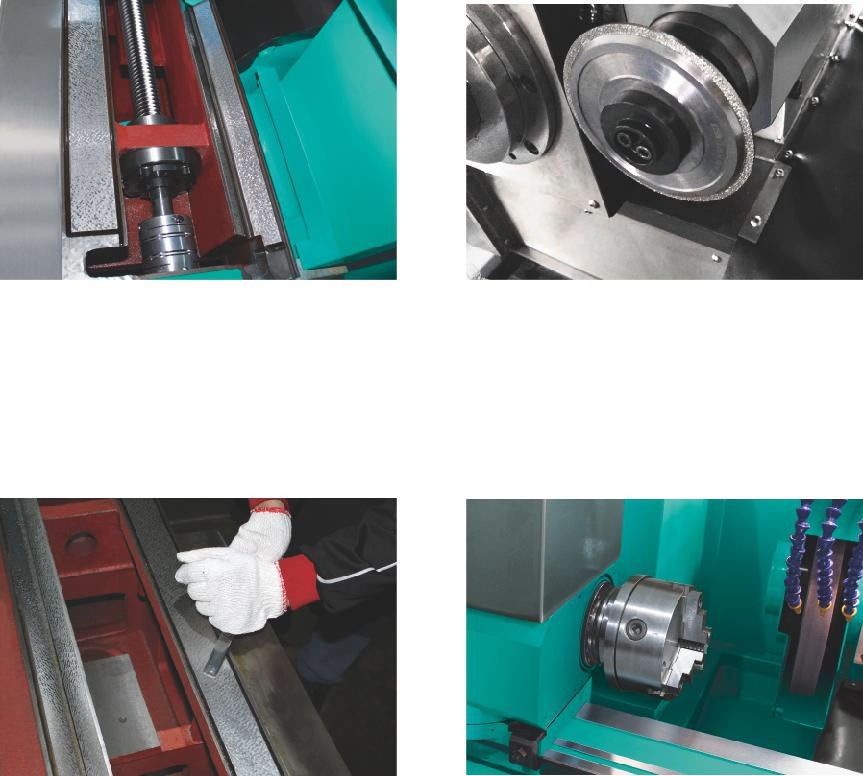

Moulin cylindrique Mécanisme principal


Mécanisme principal Procédure d'installation précise

1.Fuseau statique:
Film d'huile de roulement sous pression statique, du début à l'arrêt, fonctionne toujours sous le support d'un film d'huile, très faible usure.la machine peut maintenir la précision pendant longtemps.

2.Fuseau motorisé:
Haute vitesse, faible vibration, faible bruit, mouvement en douceur, haute efficacité de traitement, faible rugosité et bonne précision.

3vis à bille de classe C3:
En raison des caractéristiques de lubrification statique, l'interaction de frottement peut être réduite et peut augmenter la rigidité et la précision de positionnement.

4.Dispositif de réparation de la meule à rouleaux (facultatif pour les séries CNC):

5- Le rail de guidage:
- conception de combinaison de rails plates en V, pour assurer la stabilité du broyage.
Spatule à main:
La surface de contact du rail de guidage est réduite par un système d'huile de lubrification et de pelletage manuel de précision pour assurer une haute précision et une résistance à l'usure du mouvement axial.

6.Tête de broche:

Il est possible d'installer trois broches à mâchoires et de les associer à différentes broches de travail afin de faciliter la recherche de différentes pièces.La broche de broyage a pour fonction de centrer et de déplacer simultanément, et l'utilisateur peut effectuer une conversion rapide dans l'usinage supérieur et l'usinage à trois griffes (accessoires spéciaux).


Description du dispositif:

1La carrosserie et les composants sont coulés par Milhanna en fonte de haute qualité FC30, qui est artificiellement normalisé par traitement thermique puis traité par vieillissement naturel.Je suis MITSUI SEIKI.La précision de la taille peut être jusqu'au niveau du micron, pour assurer des composants de base de l'équipement de haute précision.


2Les rails de guidage de la machine et les vis à billes de précision sont continuellement lubrifiés par un système de lubrification automatique pour assurer une durée de vie et une précision plus longues.Le système de refroidissement est séparé du corps pour éliminer les vibrations et la dissipation de chaleur favorable.

3.Equipé du système de meulage automatique Siemens 828D CNC, et de développement secondaire, fonctionnement par dialogue homme-machine, avec de nombreux équipements optionnels,y compris le dispositif de broyage à trou intérieur, dispositif de mesure automatique de l'extrémité, dispositif de mesure automatique du diamètre extérieur, etc.

4Le système d'alimentation de broyage est composé d'un V et d'une voie plate de pelle de précision artisanale, avec système de lubrification automatique et vis à bille de broyage de précision de niveau C3,qui peut réaliser un mouvement en douceur, une excellente précision de positionnement répété et une longue durée de vie.

5. La configuration standard de la broche de la meuleuse est une structure de roulement arrière à quatre et arrière à deux roulements.d'une précision de rotation élevée, haute rigidité dynamique, bonne résistance aux vibrations, haut rendement de meulage et bonne qualité de surface de meulage.jusqu'à 3500 tr/min et 60 m/s.


6Le siège arrière est conçu pour être à la fois rigide et robuste. Un cylindre coulissant en acier allié durci incrusté dans le corps en fonte est conçu pour transporter le noyau supérieur du MT4.La force de remorquage du cylindre coulissant peut être facilement modifiée par des boutons de réglage à l'arrière- accessoires spéciaux siège arrière à pression d'huile avec pédale pour faciliter le déchargement des pièces de travail.

7Système de commande numérique Siemens comme configuration standard, après développement secondaire, interface de fonctionnement entièrement chinoise, facile à utiliser.le système CNC de l'équipement et le système d'entraînement ont une meilleure compatibilité, en même temps que la fonction de réparation automatique du sable et de compensation automatique, pour assurer la stabilité et la précision de l'alimentation et du broyage.

Spécification technique:
