Détails sur le produit:
Conditions de paiement et expédition:
|
| Système de refroidissement: | Refroidissement par eau | Roue de meulage: | φ200*φ20*80 mm |
|---|---|---|---|
| Moteur de roue de meulage: | 3 kW | Vitesse de la meule: | Résistance à la combustion |
| Matériel: | Acier | Nom: | Rectifieuse verticale |
| Le pouvoir: | 7.5 kW | Taille: | Pour les pièces détachées: |
| la vitesse: | Résistance à la combustion | Moteur d'alimentation de table: | 1.5 kW |
| Vitesse d'alimentation à table: | Pour les véhicules à moteur à combustion | Taille de la table: | 800*400 mm |
| Le type: | machine de meulage | Voltage: | Équipement électrique |
| Le poids: | 1 600 kg | ||
| Mettre en évidence: | Machines de meulage vertical en acier,7.5 kW machine de meulage verticale,Broyeur vertical à refroidissement par eau |
||

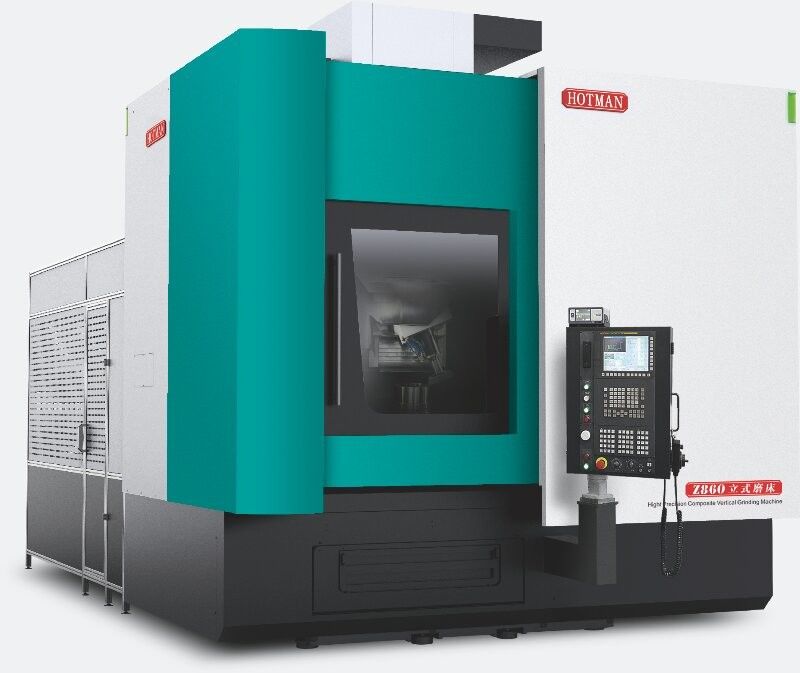

Description du dispositif:
1La carrosserie et les composants sont coulés par Milhanna en fonte de haute qualité FC30, qui est artificiellement normalisé par traitement thermique puis traité par vieillissement naturel.Je suis MITSUI SEIKI.La précision de la taille peut être jusqu'au niveau du micron, pour assurer des composants de base de l'équipement de haute précision.
2Les rails de guidage de la machine et les vis à billes de précision sont continuellement lubrifiés par un système de lubrification automatique pour assurer une durée de vie et une précision plus longues.Le système de refroidissement est séparé du corps pour éliminer les vibrations et la dissipation de chaleur favorable.
3.Equipé du système de meulage automatique Siemens 828D CNC, et de développement secondaire, fonctionnement par dialogue homme-machine, avec de nombreux équipements optionnels,y compris le dispositif de broyage à trou intérieur, dispositif de mesure automatique de l'extrémité, dispositif de mesure automatique du diamètre extérieur, etc.
4Le système d'alimentation de broyage est composé d'un V et d'une voie plate de pelle de précision artisanale, avec système de lubrification automatique et vis à bille de broyage de précision de niveau C3,qui peut réaliser un mouvement en douceur, une excellente précision de positionnement répété et une longue durée de vie.
5. La configuration standard de la broche de la meuleuse est une structure de roulement arrière à quatre et arrière à deux roulements.d'une précision de rotation élevée, haute rigidité dynamique, bonne résistance aux vibrations, haut rendement de meulage et bonne qualité de surface de meulage.jusqu'à 3500 tr/min et 60 m/s.
6Le siège arrière est conçu pour être à la fois rigide et robuste. Un cylindre coulissant en acier allié durci incrusté dans le corps en fonte est conçu pour transporter le noyau supérieur du MT4.La force de remorquage du cylindre coulissant peut être facilement modifiée par des boutons de réglage à l'arrière- accessoires spéciaux siège arrière à pression d'huile avec pédale pour faciliter le déchargement des pièces de travail.
7Système de commande numérique Siemens comme configuration standard, après développement secondaire, interface de fonctionnement entièrement chinoise, facile à utiliser.le système CNC de l'équipement et le système d'entraînement ont une meilleure compatibilité, en même temps que la fonction de réparation automatique du sable et de compensation automatique, pour assurer la stabilité et la précision de l'alimentation et du broyage.

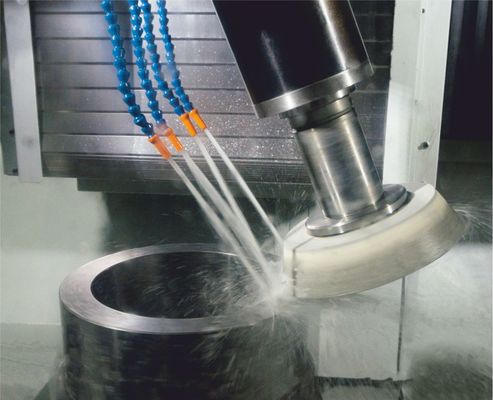

1Une fois serré, le broyage du trou intérieur, du cercle extérieur, du cône et de la face finale des pièces peut être terminé.
2"Approprié pour le traitement de disques/arbre court/mouchoir/anneau et autres pièces
Turret de positionnement à double vitesse pour l'axe B:
Détection de diamètre intérieur/extérieur avec positionnement à 0 °,22Le positionnement de 0,5° peut être utilisé pour le broyage efficace du diamètre extérieur et de la surface de l'extrémité.
Réaction de l' échelle de la grille:
L'axe X et l'axe Z sont équipés d'un contrôle de rétroaction à l'aide d'une règle de grille (axe Z est une option) pour obtenir un usinage de haute précision.
La bibliothèque des moulins de contrôle aérien:
Six meules de différentes spécifications et formes sont équipées en fonction des besoins d'usinage.
Il n'est donc pas nécessaire de remplacer fréquemment la meuleuse, ce qui permet de réaliser un dressage automatique en ligne et une compensation de taille.
Système de gestion de la température:
Dans le traitement par lots continus, vous pouvez contrôler la température de la pièce à usiner et du corps de la machine-outil, pour obtenir un traitement plus précis.
Largement utilisé:
Pièces de machines de travail telles que les coussinets de broche, pièces de machines d'ingénierie telles que les engrenages à vis, pièces de réducteurs telles que les engrenages planétaires (pour la production d'énergie éolienne), pièces de moteur de marine CAM
précision d'usinage:
| Rondeur | 1.5 μm |
| Coaxialité | 2.5 μm |
| Roughness de la surface | 0.1 μm |
Capacité de traitement:
| Diamètre extérieur maximal de broyage | 860 mm |
| Plage de diamètre de broyage du cercle intérieur | Ø50 à 700 mm |
| Hauteur maximale de meulage | 600 mm |
| Charge maximale de la table | 800 kg |
