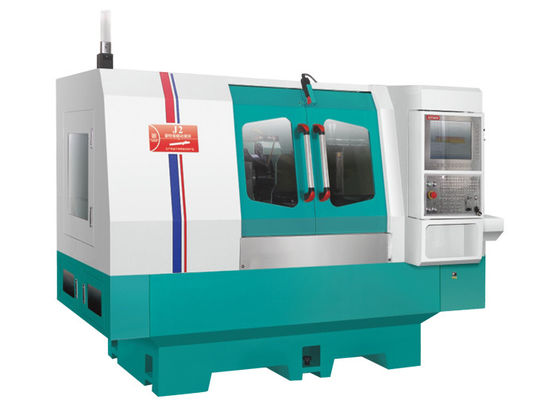

J2 Machine de meulage à frottement par refroidissement à l'air à 3 phases multifonction

Rectifieuse d'arbres à cames J2

Description de l'appareil :

1. Le corps et les composants sont coulés en fonte de haute qualité Milhanna FC30, qui subit un traitement thermique de normalisation artificielle, puis un vieillissement naturel. Les composants sont usinés par YASDA, MITSUI SEIKI, TOSHIBA, ELB et d'autres équipements de classe mondiale en une seule opération de serrage. La précision dimensionnelle peut atteindre le niveau du micron, afin de garantir la haute précision des composants de base de l'équipement.

2. Les rails de guidage et les vis à billes de précision de la machine sont lubrifiés en continu par un système de lubrification automatique pour assurer une durée de vie et une précision plus longues. Le système de refroidissement est séparé du corps pour éliminer les vibrations et favoriser la dissipation de la chaleur.

3. Équipé du système de rectification automatique CNC Siemens 828D, et d'un développement secondaire, d'une opération homme-machine simplifiée, avec de nombreux équipements optionnels au choix, notamment un dispositif de rectification de trou intérieur, un dispositif de mesure d'extrémité automatique, un dispositif de mesure de diamètre extérieur automatique, etc.

4. Le système d'avance de rectification est composé d'une glissière en V et d'une glissière plate, fabriquées à la main avec précision, avec un système de lubrification automatique et une vis à billes de rectification de précision de niveau C3, ce qui permet un mouvement fluide, une excellente précision de positionnement répétée et une longue durée de vie des glissières.

5. La configuration standard de la broche de la meule est une structure à quatre roulements arrière et à deux roulements arrière. Une broche à pression dynamique et statique de haute précision peut également être sélectionnée, qui présente les caractéristiques suivantes : haute précision de rotation, rigidité dynamique élevée, bonne résistance aux vibrations, efficacité de rectification élevée et bonne qualité de surface de rectification. Pour la rectification de pièces spéciales, la vitesse de la meule peut être ajustée, jusqu'à 3500 tr/min et 60 m/s.

6. La contre-pointe est conçue pour être à la fois rigide et robuste. Un cylindre coulissant en acier allié trempé, incrusté dans le corps en fonte, est conçu pour supporter le noyau supérieur MT4. La force de levage du cylindre coulissant peut être facilement modifiée par des boutons de réglage à l'arrière. Contre-pointe à pression d'huile avec accessoires spéciaux et une pédale pour faciliter le déchargement des pièces.

7. Système de contrôle numérique Siemens comme configuration standard, après développement secondaire, interface d'opération entièrement en chinois, facile à utiliser. Équipé d'un servomoteur haute performance Siemens, le système CNC et le système d'entraînement de l'équipement ont une meilleure compatibilité, en même temps avec une fonction de réparation automatique du sable et de compensation automatique, pour assurer la stabilité et la précision de l'avance et de la rectification.

Détails du produit :

(1) Broche de centre de travail mobile avec encodeur Renishaw intégré.

(2) Capacité de charge du mandrin 150 Nm

(3) Roulement à billes à contact angulaire de précision

(4) Circularité ≤1μm

(5) Grand angle de rotation

(6) Liquide de refroidissement au centre

(7) Entraîné par un moteur synchrone à aimant permanent

(8) Fonction d'arrêt de positionnement

La tête de travail à haute rigidité avec centre de travail mobile est supportée par un roulement à billes à contact angulaire et un roulement à rouleaux coniques de haute rigidité et de haute précision, ce qui rend la broche la plus stable et extrêmement rigide.

Un mandrin conique MT-4 est utilisé dans la broche, avec un trou central de φ24 mm, où le dispositif de tension du dispositif peut passer, ainsi que le liquide de refroidissement.

La tête de travail est entraînée par un servomoteur AC numérique Sodick, avec des vitesses variables. Des pièces irrégulières peuvent être rectifiées, grâce au positionnement rapide et précis de la broche, et à l'interaction des axes X et C.
