Machine de meulage du vilebrequin 3 m/min, machine de découpe anti-collision du vilebrequin-G1

Machine de meulage du vilebrequin 3 m/min, machine de découpe anti-collision du vilebrequin-G1

Haute précision, rigidité élevée, efficacité élevée, stabilité élevée en production de masse

1La machine est testée dans les environnements et les conditions les plus exigeants, avec une précision de conservation exceptionnelle, adaptée aux exigences des pièces individuelles à la production en série.

2La combinaison parfaite de performance et d'efficacité et d'excellente conception flexible, peut être largement utilisée dans l'aviation, la médecine, l'hydraulique, le moule, la fabrication automobile haut de gamme,machines à réduire les robots et autres industries de l'arbre à cames, l'arbre à vilebrequin et l'arbre à entraînement, le broyage de précision de la pièce à usiner à arbre excentrique peut réaliser un serrage, le broyage de deux arbres excentriques de diamètre extérieur et de diamètre extérieur multi-excentrique.

3. l'utilisation d'un système CNC avancé, le manipulateur pour réaliser le serrage automatique, un diamètre d'arbre de meulage multi-excentrique de serrage, pour améliorer encore l'efficacité, raccourcir le temps de meulage,mais aussi pour éviter l'erreur de précision des outils humains.

4Le système de détection en ligne anti-collision et de la meule rend la précision de traitement de l'équipement plus stable et plus sûre à utiliser.

Description du dispositif:

1La carrosserie et les composants sont coulés par Milhanna en fonte de haute qualité FC30, qui est artificiellement normalisé par traitement thermique puis traité par vieillissement naturel.Je suis MITSUI SEIKI.La précision de la taille peut être jusqu'au niveau du micron, pour assurer des composants de base de l'équipement de haute précision.

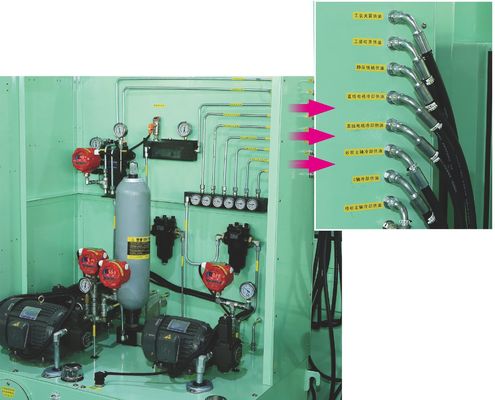

2Les rails de guidage de la machine et les vis à billes de précision sont continuellement lubrifiés par un système de lubrification automatique pour assurer une durée de vie et une précision plus longues.Le système de refroidissement est séparé du corps pour éliminer les vibrations et la dissipation de chaleur favorable.

3.Equipé du système de meulage automatique Siemens 828D CNC, et de développement secondaire, fonctionnement par dialogue homme-machine, avec de nombreux équipements optionnels,y compris le dispositif de broyage à trou intérieur, dispositif de mesure automatique de l'extrémité, dispositif de mesure automatique du diamètre extérieur, etc.

4Le système d'alimentation de broyage est composé d'un V et d'une voie plate de pelle de précision artisanale, avec système de lubrification automatique et vis à bille de broyage de précision de niveau C3,qui peut réaliser un mouvement en douceur, une excellente précision de positionnement répété et une longue durée de vie.

5. La configuration standard de la broche de la meule est une structure de roulement arrière à quatre et arrière à deux roulements.d'une précision de rotation élevée, haute rigidité dynamique, bonne résistance aux vibrations, haut rendement de meulage et bonne qualité de surface de meulage.jusqu'à 3500 tr/min et 60 m/s.

6Le siège arrière est conçu pour être à la fois rigide et robuste.La force de remorquage du cylindre coulissant peut être facilement modifiée par des boutons de réglage à l'arrière- accessoires spéciaux siège arrière à pression d'huile avec pédale pour faciliter le déchargement des pièces de travail.

7Système de commande numérique Siemens comme configuration standard, après développement secondaire, interface de fonctionnement entièrement chinoise, facile à utiliser.le système CNC de l'équipement et le système d'entraînement ont une meilleure compatibilité, en même temps que la fonction de réparation automatique du sable et de compensation automatique, pour assurer la stabilité et la précision de l'alimentation et du broyage.

Spécification technique:
