Détails sur le produit:
Conditions de paiement et expédition:
|
| Diamètre de la meuleuse: | 200-400mm | Dureté de la meule: | HRA90 à HRA95 |
|---|---|---|---|
| Matériau de la meuleuse: | CBN/Diamond | Vitesse de la meule: | 50 à 100 m/s |
| Précision de la broche de la meule: | 0.001 mm | Le roulement du rouleau de meulage: | NSK/SKF |
| Réchauffement de la broche de broyage: | air/huile | Durée de vie de la broche: | 10000-20000h |
| Lubrification de la broche de la meuleuse: | Manuel ou automatique | Bruit de la broche de la meule: | ≤ 75 dB |
| Puissance du broyeur: | 7.5-15kw | Vitesse de la broche de la meule: | 1000-3000rpm |
| Cône de broche de meule: | NT1département d'État | Vibration de la broche de la meuleuse: | ≤ 2,5 μm |
| Largeur de la meuleuse: | 50 à 100 mm | ||
| Mettre en évidence: | NSK Petite meuleuse sans centre,Petite meuleuse sans centre SKF,Machines de broyage automatiques à outils CNC |
||

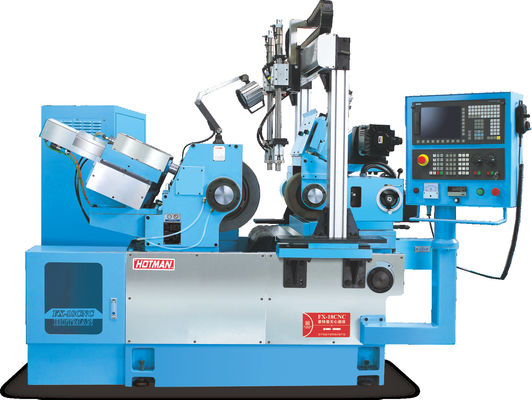

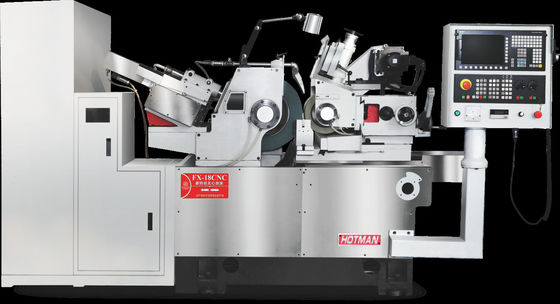

Machine cylindrique CNC de haute précision FX-18CNC-1
Description du dispositif:
1La carrosserie et les composants sont coulés par Milhanna en fonte de haute qualité FC30, qui est artificiellement normalisé par traitement thermique puis traité par vieillissement naturel.Je suis MITSUI SEIKI.La précision de la taille peut être jusqu'au niveau du micron, pour assurer des composants de base de l'équipement de haute précision.
2Les rails de guidage de la machine et les vis à billes de précision sont continuellement lubrifiés par un système de lubrification automatique pour assurer une durée de vie et une précision plus longues.Le système de refroidissement est séparé du corps pour éliminer les vibrations et la dissipation de chaleur favorable.
3.Equipé du système de meulage automatique Siemens 828D CNC, et de développement secondaire, fonctionnement par dialogue homme-machine, avec de nombreux équipements optionnels,y compris le dispositif de broyage à trou intérieur, dispositif de mesure automatique de l'extrémité, dispositif de mesure automatique du diamètre extérieur, etc.
4Le système d'alimentation de broyage est composé d'un V et d'une voie plate de pelle de précision artisanale, avec système de lubrification automatique et vis à bille de broyage de précision de niveau C3,qui peut réaliser un mouvement en douceur, une excellente précision de positionnement répété et une longue durée de vie.
5. La configuration standard de la broche de la meuleuse est une structure de roulement arrière à quatre et arrière à deux roulements.d'une précision de rotation élevée, haute rigidité dynamique, bonne résistance aux vibrations, haut rendement de meulage et bonne qualité de surface de meulage.jusqu'à 3500 tr/min et 60 m/s.
6Le siège arrière est conçu pour être à la fois rigide et robuste. Un cylindre coulissant en acier allié durci incrusté dans le corps en fonte est conçu pour transporter le noyau supérieur du MT4.La force de remorquage du cylindre coulissant peut être facilement modifiée par des boutons de réglage à l'arrière- accessoires spéciaux siège arrière à pression d'huile avec pédale pour faciliter le déchargement des pièces de travail.
7Système de commande numérique Siemens comme configuration standard, après développement secondaire, interface de fonctionnement entièrement chinoise, facile à utiliser.le système CNC de l'équipement et le système d'entraînement ont une meilleure compatibilité, en même temps que la fonction de réparation automatique du sable et de compensation automatique, pour assurer la stabilité et la précision de l'alimentation et du broyage.
Spécification technique:
| Projet | Unité | Modèle: FX-18CNC-1 |
|
Plage de traitement des modèles standard (diamètre) |
mm | Φ 1-60 |
|
Taille de la meule (OD * W * OD) |
mm | Le nombre de points de contact est le nombre de points de contact.6 |
|
Taille de réglage de la roue (OD * W * OD) |
mm | Le nombre total de véhicules ne doit pas dépasser 5 tonnes.2 |
| Vitesse de la meule | RM | 1500 |
| Réglage de la vitesse des roues | RPM | 0 à 250 |
|
La meule entraîne le moteur |
KW | 11.5 |
|
Servo-moteur de réglage des roues |
KW |
|
La pompe hydraulique entraîne le moteur |
KW | 0.75 |
|
La pompe de refroidissement entraîne le moteur |
KW | 0.25 |
|
Roue de réglage de l'alimentation de roue à main |
mm | 3.5/ RPM 0.05/ échelle |
|
Roue de réglage roue de réglage fin |
mm | 0.1/ à 0.001/ échelle |
|
Roue à main d'alimentation de table de travail |
mm | 9.0/ RPM 0.10/ échelle |
|
Roue manuelle à micro réglage de la table de travail |
mm | 0.2/ tour 0.001/ échelle |
| Régler la roue à main d'alimentation | mm | 2.0/ tour 0.01/ échelle |
| Ajustez l' angle d' inclination des roues | degré | +6 ° à -5 ° |
| Ajustez l' angle de rotation | degré | ± 6 ° |
|
Taille de la machine (longueur * largeur * hauteur) |
mm | Le nombre de points d'intervention est le suivant: |
| Taille des emballages | mm | 2900 × 2400 × 1850 |
| Poids mécanique | Poids total de l'eau | 2850 |
| Poids de l'emballage | Poids total de l'eau | 3000 |
