Détails sur le produit:
Conditions de paiement et expédition:
|
| Diamètre de la meuleuse: | 200 mm | Angle du trou de la meuleuse: | 45° |
|---|---|---|---|
| Profondeur du trou de la meuleuse: | 20 mm | Diamètre du trou de la roue de meulage: | 20 mm |
| Distance entre les trous de la meuleuse: | 50 mm | Nombre de trous de la meuleuse: | 4 |
| Distance entre les trous de la roue de meulage: | 50 mm | Matériau de la meuleuse: | Diamant |
| Taille de la meule: | 200 mm | Vitesse de la meule: | Le nombre de rouleaux |
| Épaisseur de la meuleuse: | 20 mm | Consommation d'électricité: | 2.2 kW |
| Source d'énergie: | Électricité | Le type: | Broyeur de cylindrique Machine |
| Voltage: | Équipement électrique | ||
| Mettre en évidence: | Machines de broyage électriques cylindriques,Machine à broyer à cylindre 380 V,Type de broyage cylindrique multifonctionnel |
||

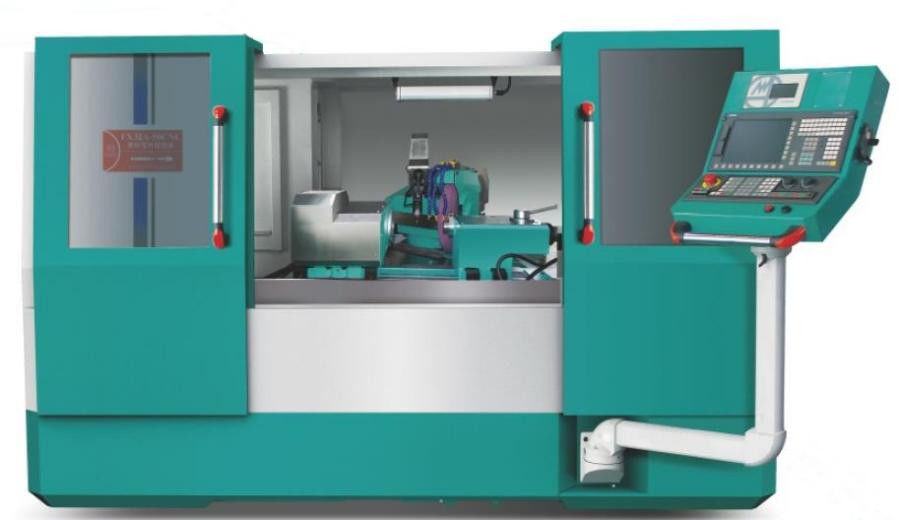

Machines à cylindre CNC de haute précision FX32A-35CNC
Description du dispositif:
1La carrosserie et les composants sont coulés par Milhanna en fonte de haute qualité FC30, qui est artificiellement normalisé par traitement thermique puis traité par vieillissement naturel.Je suis MITSUI SEIKI.La précision de la taille peut être jusqu'au niveau du micron, pour assurer des composants de base de l'équipement de haute précision.
2Les rails de guidage de la machine et les vis à billes de précision sont continuellement lubrifiés par un système de lubrification automatique pour assurer une durée de vie et une précision plus longues.Le système de refroidissement est séparé du corps pour éliminer les vibrations et la dissipation de chaleur favorable.
3.Equipé du système de meulage automatique Siemens 828D CNC, et de développement secondaire, fonctionnement par dialogue homme-machine, avec de nombreux équipements optionnels,y compris le dispositif de broyage à trou intérieur, dispositif de mesure automatique de l'extrémité, dispositif de mesure automatique du diamètre extérieur, etc.
4Le système d'alimentation de broyage est composé d'un V et d'une voie plate de pelle de précision artisanale, avec système de lubrification automatique et vis à bille de broyage de précision de niveau C3,qui peut réaliser un mouvement en douceur, une excellente précision de positionnement répété et une longue durée de vie.
5. La configuration standard de la broche de la meuleuse est une structure de roulement arrière à quatre et arrière à deux roulements.d'une précision de rotation élevée, haute rigidité dynamique, bonne résistance aux vibrations, haut rendement de meulage et bonne qualité de surface de meulage.jusqu'à 3500 tr/min et 60 m/s.
6Le siège arrière est conçu pour être à la fois rigide et robuste. Un cylindre coulissant en acier allié durci incrusté dans le corps en fonte est conçu pour transporter le noyau supérieur du MT4.La force de remorquage du cylindre coulissant peut être facilement modifiée par des boutons de réglage à l'arrière- accessoires spéciaux siège arrière à pression d'huile avec pédale pour faciliter le déchargement des pièces de travail.
7Système de commande numérique Siemens comme configuration standard, après développement secondaire, interface de fonctionnement entièrement chinoise, facile à utiliser.le système CNC de l'équipement et le système d'entraînement ont une meilleure compatibilité, en même temps que la fonction de réparation automatique du sable et de compensation automatique, pour assurer la stabilité et la précision de l'alimentation et du broyage.
Spécification technique:
| Projet | Unité | Modèle:FX32A-35CNC | |
|
Capacité de traitement
|
Diamètre de rotation maximal de la table |
mm | 320 |
|
Distance maximale entre deux pouces |
mm | 250 | |
|
Diamètre maximal de meulage |
mm | 320 | |
|
Charge maximale entre deux cœurs pariétaux |
Poids de la pâte | 60 (en haut au centre) 20 (tête de travail) | |
|
Taille de la meule (diamètre × largeur × ouverture) |
mm | 450 × 50 × 127 | |
| Vitesse de la meule | Rpm | 1650 | |
|
Vitesse linéaire maximale de la meuleuse |
m/s | 35 | |
|
Système de commande
|
Contrôleur | Les produits | |
|
Tête de meuleuse |
Angle de prise | Le degré | 60 |
|
Vitesse de déplacement rapide sur l'axe X |
M/min | 6 | |
| Courbe d'alimentation | mm | 260 | |
|
Unité minimale de réglage de l'axe X |
mm | 0.001 | |
|
Cadre de la tête |
Vitesse du fuseau | Rpm | 50 à 500 |
| Forme de broche | d'une longueur n'excédant pas 10 mm | ||
| Spécification du pouce | MT-4 | ||
|
siège arrière |
Distance télescopique automatique |
mm | 40 |
| 顶针规格/Thimble spécification | MT-4 | ||
|
table de travail |
Vitesse de déplacement rapide sur l'axe Z |
M/min | 8 |
|
Alimentation minimale de l'axe z |
mm | 0.001 | |
| Voyage maximum | 600 | ||
| Angle de rotation | Le degré | +6 à 9 | |
|
Moteur |
Moteur à broche de meule |
Le kW | 5.5 |
| Moteur d'alimentation à axe X | Le kW | 2.2 | |
| Moteur d'alimentation à axe Z | Le kW | 2.2 | |
| Moteur à fuseau de cadre de tête | Le kW | 1.5 | |
| Moteur de pompe de refroidissement | Le kW | 0.18 | |
| Moteur de pompe à huile de coque | Le kW | 0.75 | |
| Huile de lubrification | Le kW | 0.1 | |
|
Précision standard |
Rondeur | mm | 0.0015 |
| Cylindricité | mm | 0.003 | |
| Le droit | mm | 0.003 | |
| Précision du positionnement sur l'axe X | mm | 0.003 | |
| Précision de positionnement de l'axe Z | mm | 0.004 | |
|
Précision de positionnement répété de l'axe X |
mm | 0.002 | |
|
Précision du positionnement répété sur l'axe Z |
mm | 0.002 | |
| Roughness (graisseuse) | mm | ≤Ra0.25 | |
|
Autres |
Poids net de la machine | Poids de la pâte | 5000 |
| Poids brut de la machine | Poids de la pâte | 6000 | |
|
Taille du colis (longueur * largeur * hauteur) |
mm | 3500 × 3000 × 2000 | |
