| Résidu axiale de la meuleuse: | 00,002 mm | Équilibre de la meule: | Dynamique |
|---|---|---|---|
| Forage à la meule: | 127 mm | Concentration de la meule: | 80% |
| Diamètre de la meuleuse: | 300 mm | Grade de roue de meulage: | Ça va. |
| Poussière abrasive de meule: | 80 | Dureté de la meule: | HRC60 |
| Nœud de roue de meulage: | M14 | Matériau de la meuleuse: | Oxyde d'aluminium |
| Débit radial de la meuleuse: | 0.001 mm | Vitesse de la meule: | 45m/s |
| Structure de la roue de meulage: | Vitrifié | Surface rugueuse de la meuleuse: | Ra0.2 |
| Largeur de la meuleuse: | 100 mm | ||
| Mettre en évidence: | Équipement de broyage sans centre de vie,Équipement de broyage sans centre dynamique,Broyeur CNC à usages multiples |
||

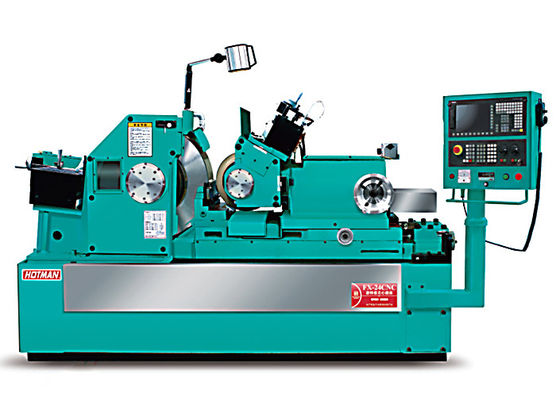

La machine de meulage sans centre CNC de haute précision FX-24CNC est une solution de pointe pour les applications de meulage de précision.une marque renommée dans l'industrie CNCCette machine offre des performances, une précision et une fiabilité exceptionnelles, ce qui la rend adaptée à un large éventail de tâches de meulage.
Description du dispositif:
1La carrosserie et les composants sont coulés par Milhanna en fonte de haute qualité FC30, qui est artificiellement normalisé par traitement thermique puis traité par vieillissement naturel.Je suis MITSUI SEIKI.La précision de la taille peut être jusqu'au niveau du micron, pour assurer des composants de base de l'équipement de haute précision.
2Les rails de guidage de la machine et les vis à billes de précision sont continuellement lubrifiés par un système de lubrification automatique pour assurer une durée de vie et une précision plus longues.Le système de refroidissement est séparé du corps pour éliminer les vibrations et la dissipation de chaleur favorable.
3.Equipé du système de meulage automatique Siemens 828D CNC, et de développement secondaire, fonctionnement par dialogue homme-machine, avec de nombreux équipements optionnels,y compris le dispositif de broyage à trou intérieur, dispositif de mesure automatique de l'extrémité, dispositif de mesure automatique du diamètre extérieur, etc.
4Le système d'alimentation de broyage est composé d'un V et d'une voie plate de pelle de précision artisanale, avec système de lubrification automatique et vis à bille de broyage de précision de niveau C3,qui peut réaliser un mouvement en douceur, une excellente précision de positionnement répété et une longue durée de vie.
5. La configuration standard de la broche de la meuleuse est une structure de roulement arrière à quatre et arrière à deux roulements.d'une précision de rotation élevée, haute rigidité dynamique, bonne résistance aux vibrations, haut rendement de meulage et bonne qualité de surface de meulage.jusqu'à 3500 tr/min et 60 m/s.
6Le siège arrière est conçu pour être à la fois rigide et robuste. Un cylindre coulissant en acier allié durci incrusté dans le corps en fonte est conçu pour transporter le noyau supérieur du MT4.La force de remorquage du cylindre coulissant peut être facilement modifiée par des boutons de réglage à l'arrière- accessoires spéciaux siège arrière à pression d'huile avec pédale pour faciliter le déchargement des pièces de travail.
7Système de commande numérique Siemens comme configuration standard, après développement secondaire, interface de fonctionnement entièrement chinoise, facile à utiliser.le système CNC de l'équipement et le système d'entraînement ont une meilleure compatibilité, en même temps que la fonction de réparation automatique du sable et de compensation automatique, pour assurer la stabilité et la précision de l'alimentation et du broyage.
1. La conception du centre de gravité bas, l'augmentation de la stabilité de broyage, peut assurer la précision de la machine-outil pendant une longue période.
2. Super force de meulage, plus adapté pour le traitement de la pièce de gros diamètre, raccourcit considérablement le temps de traitement.
3Il est très adapté à l'installation de dispositifs automatiques tels que des robots de levage de moulins et des matériaux d'alimentation et de réception automatiques.
4. diamètre standard du banc de travail:Ø1,0 à 60 mm
5Taille de la meule (diamètre extérieur * largeur * diamètre intérieur): Ø610*305*Ø304,8 mm
6Velocité de la meuleuse: 1100 tours par minute
7Quantité de micro-alimentation: 0,0005 mm
| Pprojet | Unité | Modèle:Le numéro de série est le numéro d'identification de l'appareil. |
Plage de traitement des modèles standard (diamètre) | mm | Φ 1-80 |
Taille de la meule (OD * W * OD) | mm | Le nombre de points de contact doit être supérieur ou égal à:8 |
Taille de réglage de la roue (OD * W * OD) | mm | Le nombre de points de contact doit être supérieur ou égal à:2 |
| Vitesse de la meule | RPM | 1350 |
| Réglage de la vitesse des roues | RPM | 0 à 250 |
La meule entraîne le moteur | KW | 30 |
Servo-moteur de réglage des roues | KW | 3 |
| Servo moteur d'alimentation | KW | 3.75 |
Servo moteur de réparation du sable | KW | 1Pour les appareils à commande numérique |
La pompe hydraulique entraîne le moteur | KW | 0.75 |
La pompe de refroidissement entraîne le moteur | KW | 0.75 |
Roue de réglage de l'alimentation de roue à main | mm | 3.5/ RPM 0.05/ échelle |
| mm | 0.1/ à 0.001/ échelle |
Roue à main d'alimentation de table de travail | mm | Le poids minimum de l'alimentation servo est de 0,0005 mm |
Roue manuelle à micro réglage de la table de travail | mm | 0.2/ tour 0.001/ échelle |
| Régler la roue à main d'alimentation | mm | 2 mm/tour 0,01 mm/échelle |
| Ajustez l' angle d' inclination des roues | degré | +5° ∼ 3° |
Ajustez l' angle de rotation | degré | ± 5° |
Taille de la machine (longueur * largeur * hauteur) | mm | 3200 × 2710 × 3100 |
| Poids mécanique | Poids total de l'eau | 6500 |
| Poids de l'emballage | Poids total de l'eau | 7000 |
