Détails sur le produit:
Conditions de paiement et expédition:
|
| Précision de l'équilibre de la meuleuse: | ≤ 2 g | Direction de l'équilibre de la meule: | CW/CCW |
|---|---|---|---|
| Grade d'équilibre de la meuleuse: | G2.5-G6. Je vous en prie.3 | Machine à équilibrer les roues de meulage: | Automatique ou manuel |
| Méthode de mise en équilibre de la meuleuse: | Statique/dynamique | Vitesse d'équilibre de la meuleuse: | ≥ 200 tours par minute |
| Diamètre de la meuleuse: | 200-500mm | Grit de la meule: | 80 à 400 |
| Dureté de la meule: | Le nombre d'heures de travail | Matériau de la meuleuse: | Oxyde d'aluminium |
| Puissance du moteur de la meule: | 2 à 7,5 kW | Vitesse de la meule: | Pour les véhicules à moteur à combustion |
| Vitesse de surface de la meuleuse: | 20 à 50 m/s | Largeur de la meuleuse: | 100 à 200 mm |
| Mettre en évidence: | Statique de la meuleuse sans centre,Machine à meuler sans centre dynamique,Machine de meulage sans centre interne stable |
||

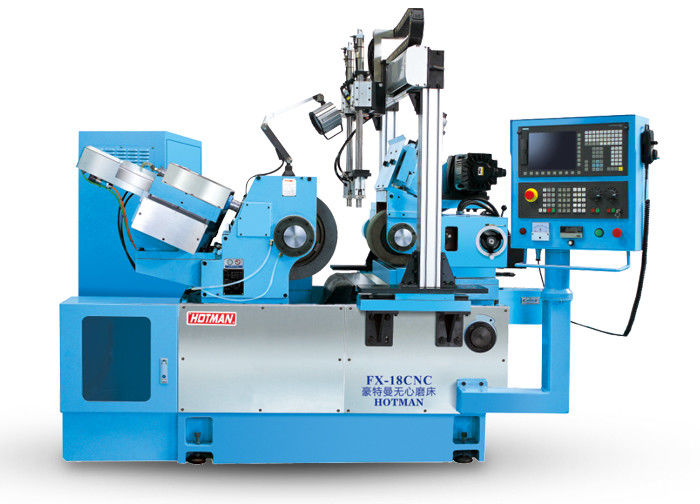

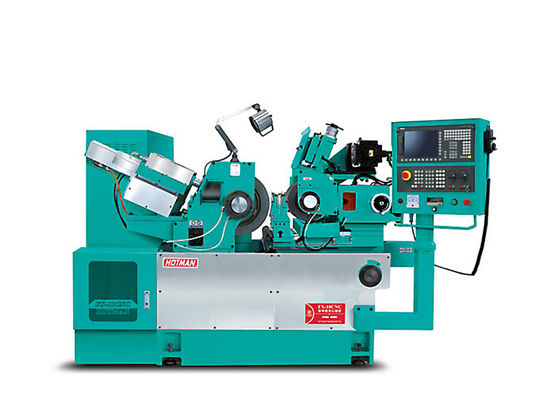

Machine de meulage sans centre interne hydraulique statique dynamique stable FX-18CNC
Description du dispositif:
1La carrosserie et les composants sont coulés par Milhanna en fonte de haute qualité FC30, qui est artificiellement normalisé par traitement thermique puis traité par vieillissement naturel.Je suis MITSUI SEIKI.La précision de la taille peut être jusqu'au niveau du micron, pour assurer des composants de base de l'équipement de haute précision.
2Les rails de guidage de la machine et les vis à billes de précision sont continuellement lubrifiés par un système de lubrification automatique pour assurer une durée de vie et une précision plus longues.Le système de refroidissement est séparé du corps pour éliminer les vibrations et la dissipation de chaleur favorable.
3.Equipé du système de meulage automatique Siemens 828D CNC, et de développement secondaire, fonctionnement par dialogue homme-machine, avec de nombreux équipements optionnels,y compris le dispositif de broyage à trou intérieur, dispositif de mesure automatique de l'extrémité, dispositif de mesure automatique du diamètre extérieur, etc.
4Le système d'alimentation de broyage est composé d'un V et d'une voie plate de pelle de précision artisanale, avec système de lubrification automatique et vis à bille de broyage de précision de niveau C3,qui peut réaliser un mouvement en douceur, une excellente précision de positionnement répété et une longue durée de vie.
5. La configuration standard de la broche de la meule est une structure de roulement arrière à quatre et arrière à deux roulements.d'une précision de rotation élevée, haute rigidité dynamique, bonne résistance aux vibrations, haut rendement de meulage et bonne qualité de surface de meulage.jusqu'à 3500 tr/min et 60 m/s.
6Le siège arrière est conçu pour être à la fois rigide et robuste.La force de remorquage du cylindre coulissant peut être facilement modifiée par des boutons de réglage à l'arrière- accessoires spéciaux siège arrière à pression d'huile avec pédale pour faciliter le déchargement des pièces de travail.
7Système de commande numérique Siemens comme configuration standard, après développement secondaire, interface de fonctionnement entièrement chinoise, facile à utiliser.le système CNC de l'équipement et le système d'entraînement ont une meilleure compatibilité, en même temps que la fonction de réparation automatique du sable et de compensation automatique, pour assurer la stabilité et la précision de l'alimentation et du broyage.
|
Je ne veux pas. |
Nom de l'article |
Unité |
Modèle FX-18CNC-3 |
|
1 |
Diamètre de meulage |
mm | Φ 1-60 |
|
2 |
Tailles de meuleuse (OD*W*ID) |
mm | Le nombre de pièces de rechange doit être le même que le nombre de pièces de rechange.6 |
|
3 |
Tailles des roues de réglage (OD*W*ID) |
mm | Le nombre total de pièces de rechange doit être égal ou supérieur à:2 |
|
4 |
Vitesse de la broche de la meule |
RPM | 1470 |
|
5 |
Réglage de la vitesse de la broche de la roue |
RPM | 0 à 250 |
|
6 |
Moteur à broche de meule |
KW | 11 |
|
7 |
Moteur à fuseau de régulation de roue |
KW | 3 |
|
8 |
Servo moteur d'alimentation |
KW | 2.4 |
|
9 |
Servo-moteur de revêtement |
KW | 1.0*2 |
|
10 |
Moteur à pompe hydraulique |
KW | 0.75 |
|
11 |
Moteur de pompe de refroidissement |
KW | 0.37 |
|
12 |
Roue de réglage, roue à main |
mm |
30,5/rev., 0,05/g |
|
13 |
Régulation de la roue à main à virage fin |
mm |
0.1/rev., 0.001/g. |
|
14 |
Roue à main d'alimentation de table de travail |
mm | le minimum d'aliments |
|
15 |
Tableau de travail à roue à roulement fin |
mm |
0.2/rev., 0.001/g. |
|
16 |
Roue à alimentation à la main à l'usure |
mm |
2/rev., 0,01/g. |
|
17 |
Angle d'inclinaison de la roue de réglage |
Le degré | +5° ∼ 3° |
|
18 |
Angle de retour de la roue de réglage |
Le degré | ± 5° |
|
19 |
Tailles de la machine (L*W*H) |
mm | 2450 × 1400 × 1700 |
|
20 |
Poids de la machine | Poids total de l'eau | environ 3200 |
Spécifications Hotman (la meule dépend du matériau de la pièce)
|
Je ne veux pas. |
Méthode de broyage |
Partie |
Rondeur |
Roughness (graisseuse) |
| 1 |
Par le meulage |
Partie standard |
≤ 0,001 mm | ≤Ra0.1 |
| 2 |
Dans le broyage ((Press) |
Partie standard |
≤ 0,002 mm | ≤Ra0.2 |
