Hotman à quatre axes, segment à pas vers le bas, machine de meulage, machine de meulage de précision

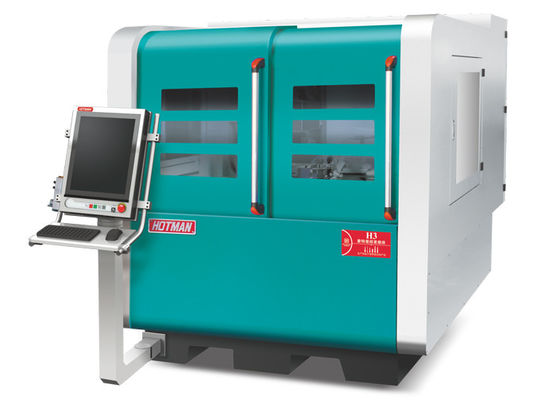

Grilleuse CNC à haute précision H3

Description du dispositif:

1La carrosserie et les composants sont coulés par Milhanna en fonte de haute qualité FC30, qui est artificiellement normalisé par traitement thermique puis traité par vieillissement naturel.Je suis MITSUI SEIKI.La précision de la taille peut être jusqu'au niveau du micron, pour assurer des composants de base de l'équipement de haute précision.

2Les rails de guidage de la machine et les vis à billes de précision sont continuellement lubrifiés par un système de lubrification automatique pour assurer une durée de vie et une précision plus longues.Le système de refroidissement est séparé du corps pour éliminer les vibrations et la dissipation de chaleur favorable.

3.Equipé du système de meulage automatique Siemens 828D CNC, et de développement secondaire, fonctionnement par dialogue homme-machine, avec de nombreux équipements optionnels,y compris le dispositif de broyage à trou intérieur, dispositif de mesure automatique de l'extrémité, dispositif de mesure automatique du diamètre extérieur, etc.

4Le système d'alimentation de broyage est composé d'un V et d'une voie plate de pelle de précision artisanale, avec système de lubrification automatique et vis à bille de broyage de précision de niveau C3,qui peut réaliser un mouvement en douceur, une excellente précision de positionnement répété et une longue durée de vie.

5. La configuration standard de la broche de la meuleuse est une structure de roulement arrière à quatre et arrière à deux roulements.d'une précision de rotation élevée, haute rigidité dynamique, bonne résistance aux vibrations, haut rendement de meulage et bonne qualité de surface de meulage.jusqu'à 3500 tr/min et 60 m/s.

6Le siège arrière est conçu pour être à la fois rigide et robuste. Un cylindre coulissant en acier allié durci incrusté dans le corps en fonte est conçu pour transporter le noyau supérieur du MT4.La force de remorquage du cylindre coulissant peut être facilement modifiée par des boutons de réglage à l'arrière- accessoires spéciaux siège arrière à pression d'huile avec pédale pour faciliter le déchargement des pièces de travail.

7Système de commande numérique Siemens comme configuration standard, après développement secondaire, interface de fonctionnement entièrement chinoise, facile à utiliser.le système CNC de l'équipement et le système d'entraînement ont une meilleure compatibilité, en même temps que la fonction de réparation automatique du sable et de compensation automatique, pour assurer la stabilité et la précision de l'alimentation et du broyage.

Solution de broyage intelligente

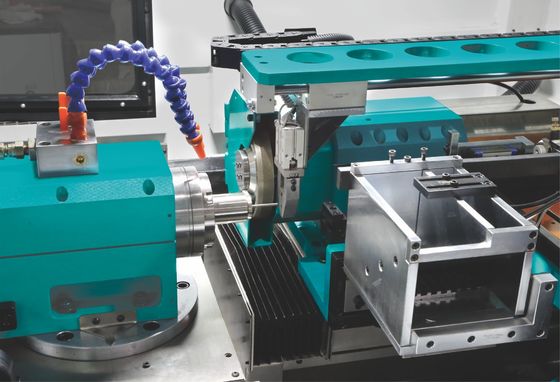

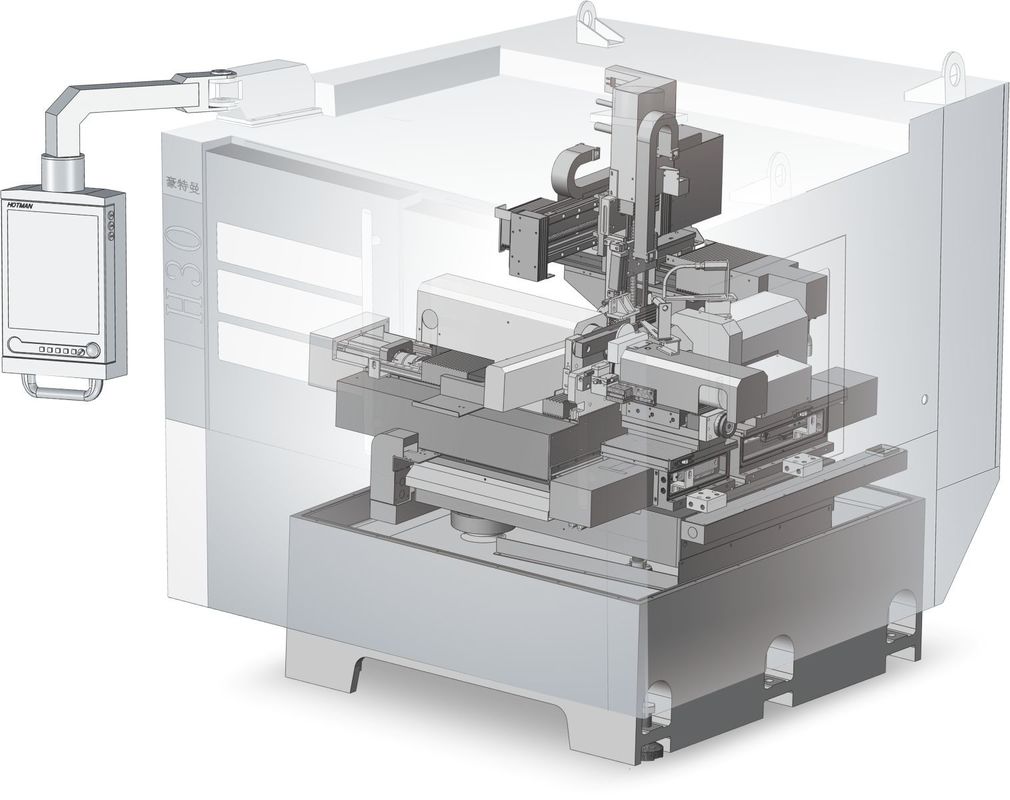

● La machine de meulage à différence de segment à quatre axes est équipée d'un mécanisme de chargement et de déchargement de manipulateur à trois axes pour réaliser le traitement par lots des composants.

● Système de mesure en ligne, pour assurer la précision de longue durée sans surveillance.

● Le premier dispositif de serrage de pièce de travail de type centré en Chine, dans le processus de broyage pour obtenir une concentricité supérieure.

● L'axe d'usinage et de finition de l'axe de finition s'accorde efficacement, grâce à la différence de diamètre pour obtenir la meilleure précision et la finition de la surface.

● Le système de commande et le logiciel développés indépendamment par Hotman permettent de réaliser la montage et la création rapides de la pièce.

Plage de diamètre de la pièce à meuler:Ø0,05 à 20,0 mm

Longueur maximale de la pièce à usiner:200 mm
