| Diamètre de la meuleuse: | 400 mm | Longueur de broyage: | 550 mm |
|---|---|---|---|
| Marque de moteur de roue de meulage: | Le groupe Siemens | Niveau d'isolation du moteur de la meule: | F |
| Le type: | Machine de broyage à l'arbre à cames | Courant du moteur de la meule: | 13A |
| Fréquence du moteur de la meuleuse: | 50 Hz | Modèle de moteur de roue de meulage: | Les données de référence doivent être fournies conformément à l'annexe I. |
| Puissance du moteur de la meule: | 7.5 kW | Niveau de protection du moteur de la meule: | Pour la protection contre la corrosion |
| Sens de rotation du moteur de la meule: | CW/CCW | Vitesse du moteur de la meuleuse: | Le nombre de rouleaux |
| Voltage du moteur de la meuleuse: | Pour les appareils électroniques | Vitesse de la meule: | Le nombre de rouleaux |
| Largeur de la meuleuse: | 50 mm | ||
| Mettre en évidence: | Machine de meulage de l'arbre à cames pour motocycle,Machine de broyage à pompe à cames |
||

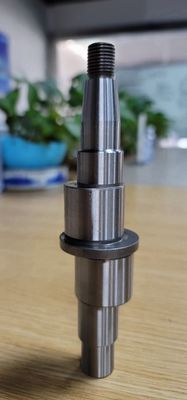

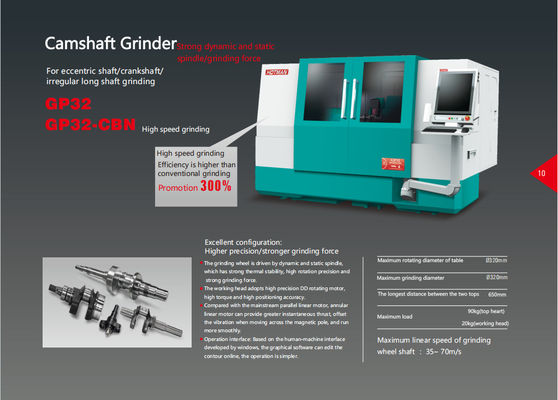

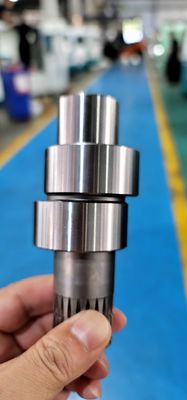

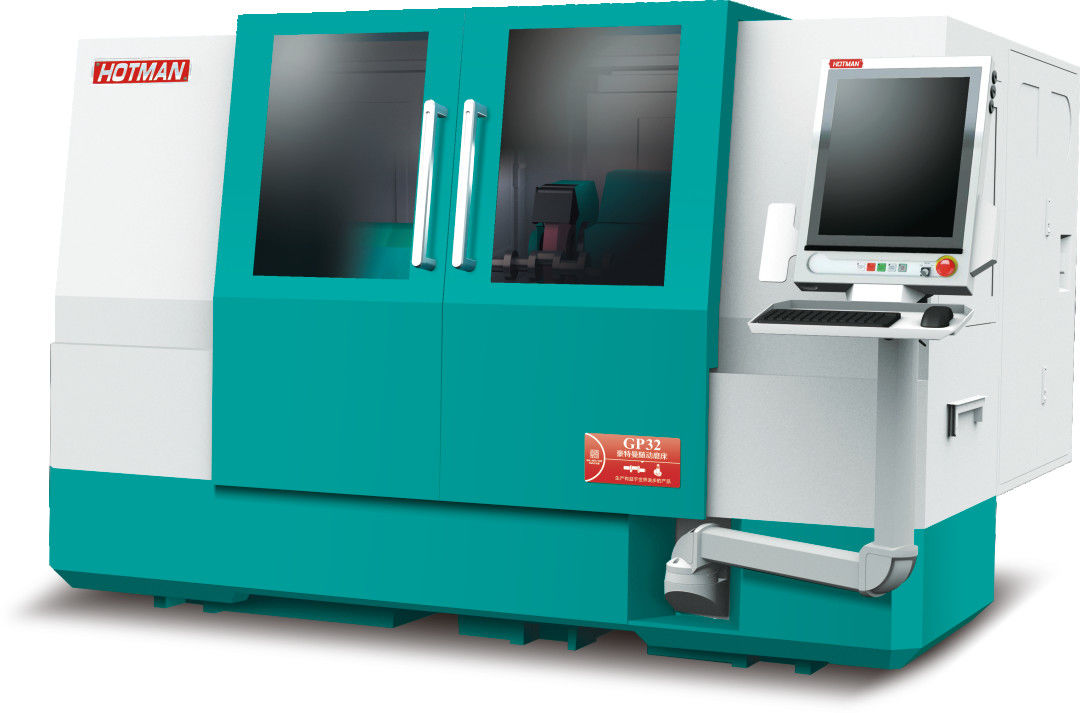

Machine de meulage à arbre à cames à base de CNC en alliage dur GP32-CBN
1- Une structure de lit ultra-rigide.
2- Grille circulaire Renishaw intégrée avec une précision ultra-haute et une tête de pièce rigide à entraînement direct.
3. fuseau de broyage dynamique et statique de conception suisse de haute précision.
4. Guide linéaire à axe X avec structure à rouleaux auto-circulants à haute capacité de roulement.
5Tableau de conduite à vis à bille de précision C2 du Japon.
6La tête de la meuleuse (axe X) utilise le moteur linéaire cylindrique unique d'Anka.
7Il y a une rétroaction à l'échelle de la grille de 50 nm.
8Cadre de tête de pièce de précision à double usage fixe/rotatif, équipé d'une fonction de flottaison.
9Un siège arrière à haute rigidité.
10. Configuration des options flexibles
Description du dispositif:
1La carrosserie et les composants sont coulés par Milhanna en fonte de haute qualité FC30, qui est artificiellement normalisé par traitement thermique puis traité par vieillissement naturel.Je suis MITSUI SEIKI.La précision de la taille peut être jusqu'au niveau du micron, pour assurer des composants de base de l'équipement de haute précision.
2.Equipé du système de meulage automatique Siemens 828D CNC, et de développement secondaire, fonctionnement par dialogue homme-machine, avec de nombreux équipements optionnels,y compris le dispositif de broyage à trou intérieur, dispositif de mesure automatique de l'extrémité, dispositif de mesure automatique du diamètre extérieur, etc.
3Le système d'alimentation de broyage est composé d'un V et d'une voie plate de pelle de précision artisanale, avec système de lubrification automatique et vis à bille de broyage de précision de niveau C3,qui peut réaliser un mouvement en douceur, une excellente précision de positionnement répété et une longue durée de vie.
4. La configuration standard de la broche de la meule est une structure de roulement arrière à quatre et arrière à deux roulements.d'une précision de rotation élevée, haute rigidité dynamique, bonne résistance aux vibrations, haut rendement de meulage et bonne qualité de surface de meulage.jusqu'à 3500 tr/min et 60 m/s.
5Le siège arrière est conçu pour être à la fois rigide et robuste. Un cylindre coulissant en acier allié durci incrusté dans le corps en fonte est conçu pour transporter le noyau supérieur du MT4.La force de remorquage du cylindre coulissant peut être facilement modifiée par des boutons de réglage à l'arrière- accessoires spéciaux siège arrière à pression d'huile avec pédale pour faciliter le déchargement des pièces de travail.
6Système de commande numérique Siemens comme configuration standard, après développement secondaire, interface de fonctionnement entièrement chinoise, facile à utiliser.le système CNC de l'équipement et le système d'entraînement ont une meilleure compatibilité, en même temps que la fonction de réparation automatique du sable et de compensation automatique, pour assurer la stabilité et la précision de l'alimentation et du broyage.
Spécifications techniques détaillées et fonctions structurelles des machines-outils:
| projet | paramètre |
| Portée du travail | |
| Hauteur du centre | Pour les véhicules à moteur |
| Diamètre maximal de rotation | Φ400 mm |
| Diamètre maximal de meulage | Φ550 mm |
| Longueur de broyage entre deux sommets | 550 mm |
| Rotation de la table (type 600) | +6°/-9° |
| Portant maximal entre deux sommets | 60 kg ou plus |
| Porteur de roue de meulage | |
| Plage d'angle tournable (manuel) | ± 15° |
| Type de broche de la meuleuse |
Arbre principal de la meule dynamique et statique (standard avec refroidissement à l'huile) |
| Plage de vitesses de la broche de la meuleuse | Le système de freinage doit être équipé d'un dispositif de freinage. |
|
Taille standard de la roue de meulage (φ×W×B) |
Φ450 × 20-50 × 127 mm |
|
Taille spéciale de la meuleuse (φ×W×B) |
Le nombre de points de contact doit être le même que le nombre de points de contact. |
|
Puissance du moteur de la broche de la meule |
3.75 kW/5.5 kW |
|
Vitesse linéaire maximale de la meuleuse |
45 m/s |
|
Mode de refroidissement de la broche de la meule |
Refroidissement par huile |
| Cadre de tête à entraînement direct de la pièce | |
|
Régulation de la vitesse sans pas dans la plage de vitesses |
Pour les véhicules à moteur à combustion |
| Conicité du trou de la broche conique | MT-4 |
| Modèle de pochette de l'adaptateur d'outillage | MT-4 |
|
Range d'angle de rotation du cadre de la tête de la pièce à usiner |
+15°/-15° |
|
Charge maximale de la pince (avec outillage) |
150 Nm |
|
Puissance du moteur synchrone à aimant permanent (S1-100%/KW) |
3 kW |
|
Le couple de sortie nominal continu (S1-100%/A) |
47.8Nm |
| Marque du codeur | Renishaw |
| Mode de refroidissement par broche | refroidissement par eau |
|
Récupération du positionnement de la roue du châssis |
± 2 secondes d'arc |
| Débit du trou conique à l'extrémité de l'arbre | ≤ 0001 |
| Découpe de la face d'extrémité de la broche | ≤ 0002 |
| Rigidité axiale (N/um) | ≥ 500 |
| Rigidité radiale (N/um) | ≥ 400 |
| Mode de déplacement du cadre de la tête | Norme de flotteur manuel |
| siège arrière | |
| Diamètre de la pochette | Φ50 mm |
| Coupe de manche | 40 mm |
| Conique en morse | MT-4 |
| Mode de déplacement du stock de queue | Norme de flotteur manuel |
| Résistance à l'usure | |
| Traction maximale de l'axe X | 300 mm |
| Poussée maximale du moteur linéaire à axe X | Pour les appareils à commande numérique |
| Accélération linéaire du moteur par axe X | ≤ 0,2 G |
| Vitesse maximale d'alimentation sur l'axe X | 15 m/min |
|
Apporte HPG minimale (roue électronique à main) |
0.0001 mm |
| Alimentation minimale programmable | 0.0001 mm |
|
Résolution minimale de la règle de grille progressive Heideham |
0.0001 mm |
| Précision du positionnement de l'alimentation sur l'axe X | ≤ 0,0016 mm |
|
Précision du positionnement répété de l'alimentation en axe X |
≤ 0,0014 mm |
| projet | paramètre |
|
Axe Z de la table d'alimentation (servo-moteur) |
|
| Traction de l'axe Z (type 600) | 750 mm |
| Puissance du servomoteur à axe Z | 2.2 kW |
| Vitesse d'alimentation maximale sur l'axe Z | 8 m/min |
|
Accélération minimale de la roue électronique HPG |
0.0001 mm |
| Alimentation minimale programmable | 0.0001 mm |
|
Résolution minimale de la règle de grille incrémentielle Heideham (facultatif) |
0.0005 mm |
| Système de commande | |
| Système de commande numérique | Rhénium de sodium |
| logiciels | Interface graphique interactive |
| Écran d'affichage | 10Affichage en couleur TFT de 0,4 pouce |
| clavier | Le clavier complet |
| mémoire | 3 Go |
| Nombre d'axes de commande |
Jusqu'à 7 axes peuvent être contrôlés |
| interface | Pour les appareils de surveillance de la sécurité |
| Machines-outils électriques | |
| Énergie standard à trois phases | 380 V 3ph 20 Hz |
| Voltage de la boucle de commande | 110vAC/24vDC. Pour les appareils électroniques. |
| Plage de déviation de la tension d'entrée | +/-10% |
|
Consommation de puissance à pleine charge (moteur principal) |
36 KVA |
| Appareil pneumatique | |
| Pression d'entrée | 5.5 bar |
| Débit requis | 40 à 50 litres/min |
| Norme de la source d'air | BS ISO 8573-1:2001 |
| Paramètre environnemental | |
| Bruit de la machine standard | Le niveau de décharge doit être supérieur ou égal à: |
| Température ambiante | 0 à 40 °C |
| Humidité ambiante | ≤ 75% |
| Autres | |
| Taille de l'empreinte | Pour les appareils à commande numérique |
| Taille | 2170 mm |
| Poids net | 5440 kg |
