Détails sur le produit:
Conditions de paiement et expédition:
|
| Le type: | Broyeur de cylindrique Machine | Diamètre de la meuleuse: | 270 millimètres |
|---|---|---|---|
| Longueur maximale de broyage: | 600 mm | Diamètre maximal de meulage: | 200 mm |
| Puissance du moteur de la meule: | 1.5 kW | Système de contrôle: | Le groupe Siemens |
| Voltage du moteur de la meuleuse: | 220 V/380 V | Vitesse de la meule: | 3 000 tours par minute |
| Le pouvoir: | 2.2 KW | Puissance du moteur de table: | 0,75 kilowatts |
| Voltage du moteur de table: | 380 V | Vitesse de la table: | 1 à 20 m/min |
| Voltage: | 380 V | Les dimensions: | 2800 x 2000 x 2000 mm |
| Le poids: | 4000 kilogrammes | ||
| Mettre en évidence: | Machine à broyer cylindrique à dialogue humain |
||

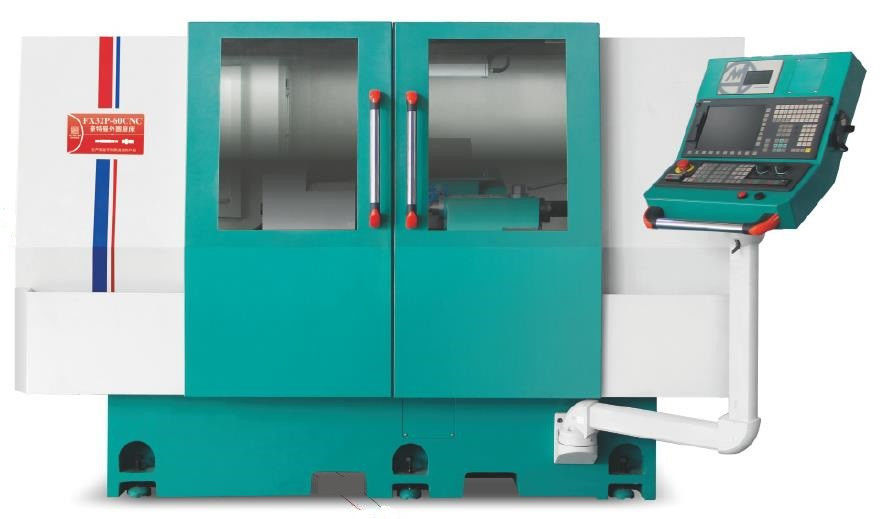

Broyeur cylindrique avec dialogue humain contrôleur CNC facile à programmer, forte force de broyage
Le numéro de série est le numéro de série de l'appareil.
Spécification technique:
| Projet | Unité | Modèle:FX32P-60CNC | |
|
Capacité de traitement
|
Diamètre de rotation maximal de la table | mm | 320 |
|
Distance maximale entre deux pouces |
mm | 600 | |
| Diamètre maximal de meulage | mm | 320 | |
| Charge maximale entre deux cœurs pariétaux | Poids de la pâte | 60 (travail supérieur)/20 (travailleur uniquement) | |
| Taille de la meule (diamètre × largeur × ouverture) | mm | 455 × 38 ((32-50) × 127 | |
| Vitesse de la meule | Rpm | 1650 | |
| Vitesse linéaire maximale de la meuleuse | m/s | 40 ((moulin à grande vitesse jusqu'à 65) | |
| Débardeur de meule | mm | Type automatique | |
|
Tête de meuleuse |
Angle de prise | Le degré | 90 |
| Courbe d'alimentation | mm | 250 | |
| Vitesse de déplacement rapide sur l'axe X | M/min | 6 | |
| Alimentation minimale sur l'axe X | mm | 0.001 | |
|
Cadre de la tête |
Vitesse du fuseau | Rpm | 50 à 500 |
| Forme de broche | d'une longueur n'excédant pas 10 mm | ||
| Spécification du pouce | MT-4 | ||
|
siège arrière |
Distance télescopique automatique | mm | 40 |
| Spécification du pouce | MT-4 | ||
|
table de travail |
Vitesse de déplacement rapide sur l'axe Z | M/min | 8 |
| Alimentation minimale de l'axe z | mm | 0.001 | |
| Voyage maximum | mm | 550 | |
| Angle de rotation | Le degré | + 6/-9 | |
|
Moteur |
Moteur à broche de meule | KW | 3.75/5.5 |
| Moteur d'alimentation à axe X (servo) | KW | 2.2 | |
| Moteur d'alimentation à axe Z (servo) | KW | 2.2 | |
| Moteur à fuseau de cadre de tête | KW | 0.75 | |
| Moteur de pompe de refroidissement | KW | 0.75 | |
| Moteur à huile de lubrification | KW | 0.25*2 | |
| Moteur de pompe à huile de coque | KW | 0.75 | |
|
Autres |
Poids net de la machine | Poids de la pâte | 3300 |
| Poids brut de la machine | Poids de la pâte | 3500 | |
| Taille du colis (longueur * largeur * hauteur) | mm | 2800*2000*2000 |
|
Description du dispositif:
1. Le corps et les composants de la machine de broyage cylindrique sont coulés par Milhanna en fonte de haute qualité FC30, qui est traité par traitement thermique normalisé artificiellement puis traité par vieillissement naturel.Les composants sont traités par YASDALa précision peut atteindre le niveau de micron.
2Les rails de guidage et les vis à billes de précision sont continuellement lubrifiés par un système de lubrification automatique pour assurer une durée de vie et une précision plus longues.Le système de refroidissement est séparé du corps pour éliminer les vibrations et la dissipation de chaleur favorable.
3.La précision de contrôle du système et du servo-conducteur est élevée, le nombre de virgules flottantes de 80 bits de précision de calcul nanométrique, élimine l'erreur de calcul
4Le système d'alimentation de broyage est composé d'un V et d'une voie plate avec une coupe manuelle précise, un système de lubrification automatique, une vis à bille de précision, un servo-moteur de haute précision et de haute puissance.Il a les caractéristiques de mouvement en douceur, une excellente précision de positionnement répété et une longue durée de vie de la voie.
5L'arbre principal de la meule est de haute précision dynamique et de pression statique introduite par Taïwan, structure à manches, entretien facile, sans contact métal-métal,et une durée de vie presque permanenteLe moulin à rouleaux a les caractéristiques d'une rigidité élevée et d'une grande précision.
6Le siège arrière de la machine de broyage cylindrique est conçu pour être à la fois rigide et robuste. Un cylindre coulissant en acier allié durci incrusté dans le corps en fonte est conçu pour transporter le noyau supérieur MT4.La force de remorquage du cylindre coulissant peut être facilement modifiée par des boutons de réglage à l'arrière- accessoires spéciaux siège arrière à pression d'huile avec pédale pour faciliter le déchargement des pièces de travail.
7.Après le développement secondaire de l'interface homme-machine, avec un servo-moteur Siemens de haute performance, de sorte que le système CNC et le système d'entraînement de l'équipement aient une meilleure compatibilité,en même temps avec des fonctions de réparation automatique du sable et de compensation automatique, pour assurer la stabilité et la précision de l'alimentation et du broyage.
Une particularité:

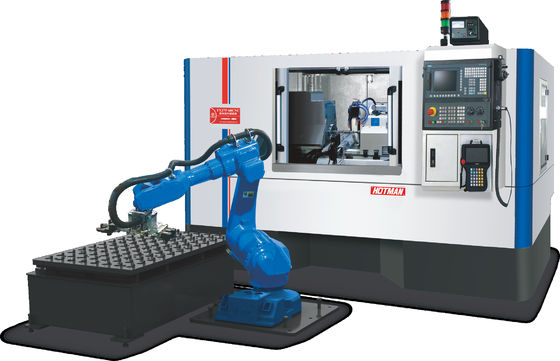

FX27P-60CNC haute précision directement dans la meuleuse cylindrique (couverture complète, chargement et déchargement automatiques à une seule machine)
1- diamètre de rotation du lit: Φ270 mm, distance entre les deux centres supérieurs: 600 mm.
2Vitesse de la meule: 1650 tours par minute, taille de la meule (diamètre × largeur × ouverture): Φ405×32×Φ127mm
3. Configurer le dispositif de mesure actif pour réaliser le contrôle complet en boucle fermée du traitement du broyage.
