Détails sur le produit:
Conditions de paiement et expédition:
|
| Diamètre intérieur du broyeur: | 6-200mm | Profondeur maximale de broyage: | 170 mm |
|---|---|---|---|
| Moteur de roue de meulage: | 7.5 kW | Vitesse de la meule: | Pour les véhicules à moteur: |
| Profondeur de broyage max.: | 200 mm | Max. Voyage de broyage: | 500 mm |
| Poids maximal d'objet: | 100 kg ou plus | Modèle: | Machine de broyage interne |
| Poids net: | 1 500 kg | Dimensions globales: | Pour les véhicules à moteur à combustion |
| Énergie: | 380 V/50 Hz | Moteur de table: | 1.5 kW |
| Vitesse de la table: | 0.1-3m/min | Angle de pivotement de la table: | ±45° |
| Voyage à la table: | 400 mm | ||
| Mettre en évidence: | 200 mm de diamètre intérieur,broyeur CNC interne,Grinder interne de diamètre intérieur de 200 mm |
||

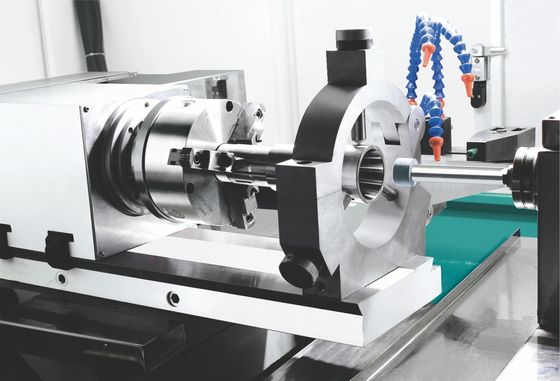

La meuleuse interne est une technologie très avancée conçue pour effectuer des opérations de meulage internes précises.et un moteur d'alimentation de la meule de 0La vitesse du moteur d'alimentation de la roue de meulage est réglable de 50 à 1000 tr / min, assurant des résultats de meulage précis et précis.La machine de broyage interne est le choix parfait pour tous les besoins de broyage interne, avec sa technologie de broyeur interne avancée, son assemblage de broyeur interne précis et sa machine de broyage interne hautement fiable.
Le corps de la machine et ses principaux composants sont en fonte de haute qualité FC-30, qui a été artificiellement normalisée par traitement thermique, puis soumise à un traitement de vieillissement naturel.La carrosserie et les composants sont traités en utilisant YASDA, MITSUI SEIKI, TOSHIBA, ELB et d'autres équipements de classe mondiale pour le traitement de serrage unique, et les dimensions de précision peuvent atteindre le niveau de micron.les surfaces de contact et les surfaces des rails de guidage adoptent une technologie de meulage et de grattage manuels pour assurer la précision et la stabilité à long terme de la machine.
Un système de lubrification centralisé automatique lubrifie continuellement les guides linéaires et les vis à billes de la machine, ce qui assure une durée de vie plus longue et une grande précision.Le système de refroidissement est séparé du corps de la machine, ce qui élimine les vibrations et favorise le rayonnement thermique.

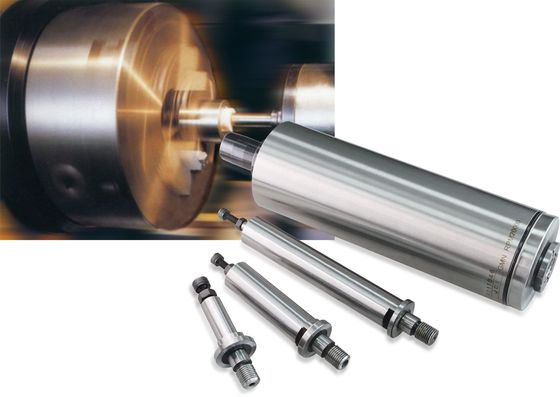

La broche de la meule adopte une broche électrique aux caractéristiques de grande vitesse, de haute précision, de haute rigidité, de faible vibration, de faible bruit et de faible élévation de température.Le système d'entraînement est refroidi par un système de refroidissement à l'eau pour assurer que la tête de la meule fonctionne toujours dans un état thermiquement stable, rendant la meule plus stable et doublant l'efficacité de travail. Selon les besoins de traitement, des fuseaux électriques à différentes vitesses de 24000 à 60000 tr/min sont optionnels;pour pièces de travail à cercles intérieurs profonds, une broche intégrée peut être personnalisée pour réaliser un broyage de précision.
Il adopte le système CNC allemand Siemens et a subi un développement ultérieur. Il dispose d'une interface d'opération de dialogue homme-machine conviviale et est équipé de servomotors Siemens de haute performance.,qui permet une meilleure compatibilité entre le système CNC et le système de transmission de l'équipement. Il dispose également d'un sable automatique et d'une fonction de décalage automatique,qui assure la stabilité et la précision de l'alimentation et du broyage.
| Projet | Paramètre |
| Capacité de traitement | |
|
Plage d'ouverture de meulage |
Φ6 à Φ200 mm |
|
Profondeur maximale de meulage |
170 mm |
|
Diamètre de contour extérieur maximal de la pièce à usiner |
220 mm |
| Diamètre de meulage | 400 mm |
|
Caractéristiques du rouleau de montage |
6 "pelle hydraulique/pelle manuelle |
|
Angle de rotation de la boîte de tête |
Deux degrés avant et 20 degrés après. |
| Paramètres de la broche de la meule | |
|
Puissance de la broche de broyage du trou intérieur |
7.5 kW |
| Vitesse linéaire de la meule | 20 à 30 m/s |
|
Paramètres de la broche du châssis de tête |
|
| Vitesse du fuseau | 50 à 1500 tours par minute |
| Forme de broche |
Structure du rouleau de roulement |
| Spécification du trou en cône | MT-5 |
| Mode d'entraînement à broche | Servomotors |
| Axe X (fuseau de la pièce) | |
| Courbe d'alimentation dans l'axe X | 410 mm |
| Vitesse de déplacement rapide sur l'axe X | 0.1 à 10 mm/min |
|
Résolution minimale de l'alimentation sur l'axe X |
0.001 |
| Puissance du servomoteur à axe X | 2.2 KW |
| Axe Z (tableau de travail) | |
|
Axe Z Axe vitesse de déplacement rapide |
0.1 à 10 mm/min |
|
Résolution minimale de l'alimentation par axe Z |
0.001 mm |
|
Voyage maximal de l'axe Z |
410 mm |
|
Puissance du servomoteur à axe Z |
2.2 kW |

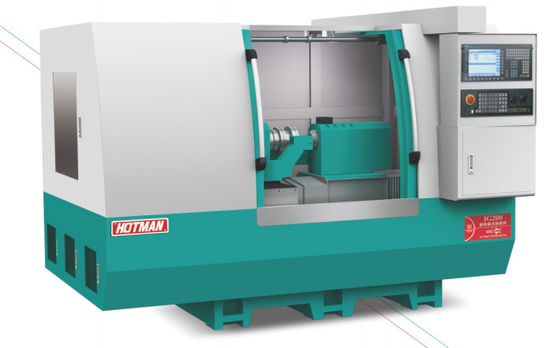

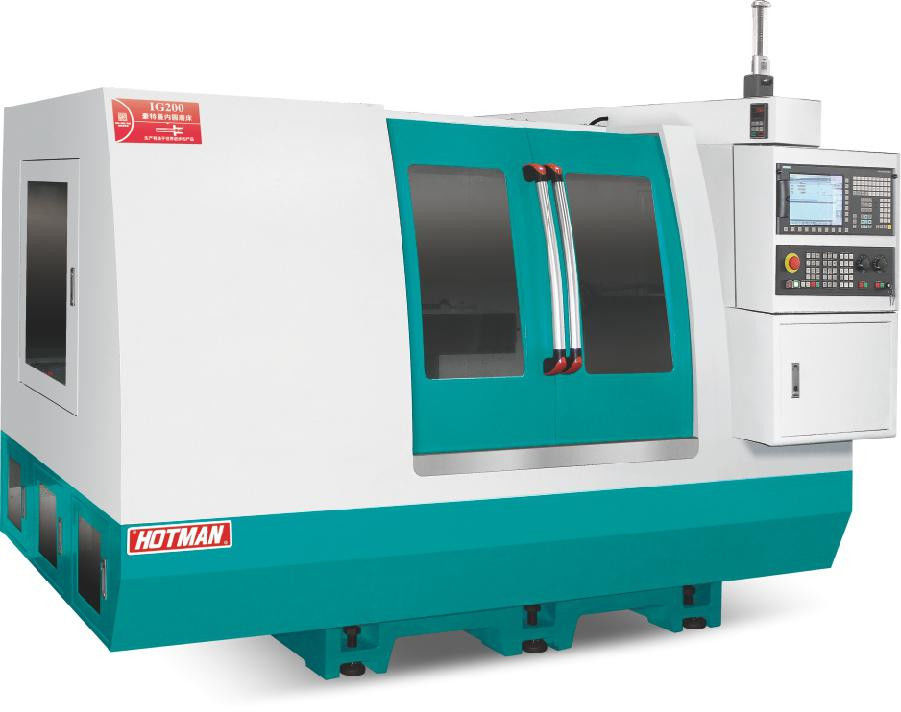

La machine de broyage interne HOTMAN IG200 est une machine fiable et efficace pour le broyage de précision des surfaces internes.La puissance du moteur d'alimentation de la meule de 75 kW assure une opération de meulage puissante et précise, avec une répétabilité de 0,001 mm. La machine est capable de broyer des pièces de taille allant de 50 à 200 mm, à une vitesse de table de 0,1-3 m/min.ce qui le rend idéal pour des opérations de meulage interne de haute précisionCette machine de meulage interne est le choix idéal pour toute application nécessitant un meulage précis et précis des surfaces internes.
Assistance technique et service pour une meuleuse interne
Chez XYZ Company, nous comprenons la nécessité d'un support technique et d'un service fiables pour tous nos produits, y compris notre meuleuse interne.Nous avons une équipe de techniciens expérimentés qui sont disponibles pour fournir un soutien sur place et par téléphone à nos clientsNos techniciens sont compétents dans le fonctionnement et l'entretien de la meuleuse interne, et ils peuvent rapidement diagnostiquer et résoudre les problèmes qui peuvent survenir.
En outre, nous fournissons des services d'entretien réguliers pour notre meuleuse interne, qui comprennent la vérification et le remplacement des pièces usées, la lubrification des pièces mobiles et l'étalonnage des réglages de la machine.Nos techniciens peuvent également fournir des recommandations sur la façon d'améliorer les performances de la machine et comment prolonger sa durée de vie.
Pour toute question ou préoccupation concernant notre meuleuse interne ou son support technique et son service, n'hésitez pas à nous contacter.
