| Angle de rotation de la tête de meulage: | 360° | Méthode de broyage: | Le broyage de surface |
|---|---|---|---|
| Taille de la meule: | 200 mm | Vitesse de la meule: | Pour les véhicules à moteur: |
| Puissance du moteur: | 2.2 kW | Dimensions globales: | Pour les véhicules à moteur électrique |
| Nom du produit: | Machines de broyage à cylindres internes et externes universelles | Alimentation à table: | 0.1-3.0 mm/min |
| Taille du tableau: | 400 mm x 200 mm | Voyage à la table: | 400 mm x 200 mm |
| Alimentation verticale: | 0.1-3.0 mm/min | Voyage verticale: | 300 mm |
| Voltage de fonctionnement: | Équipement électrique | Le poids: | 1 000 kg |
| Mettre en évidence: | Machines de broyage universelles multifonctionnelles pour composés,Machine de meulage de composés de broyeur ID OD,Machines de broyage multifonctionnelles pour composés |
||

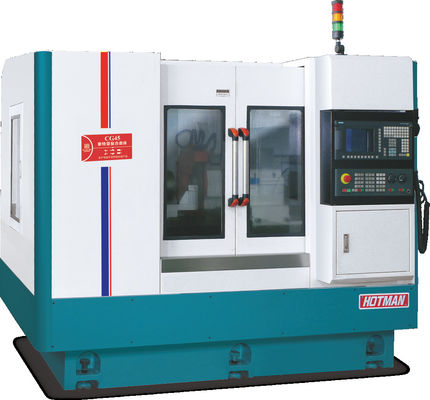

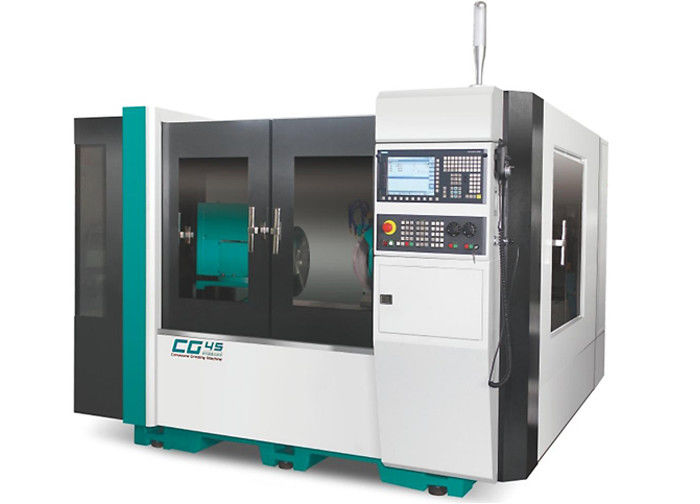

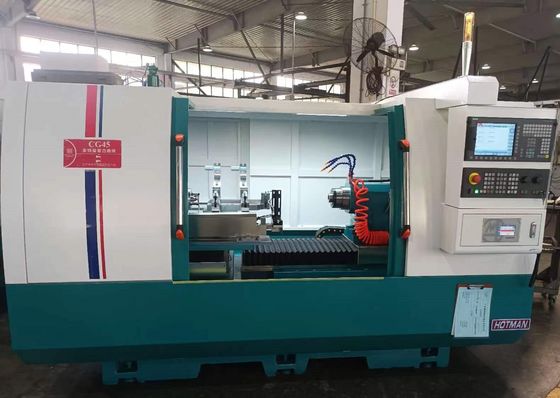

Identifiant de la machine de broyage universelle multifonctionnelle pour les composés-CG45
Le déplacement de la broche de la meule intérieure: 0~470 mm
Le déplacement de la broche de la meule cylindrique: 0~365 mm
Caractéristiques générales:
(1) Peut réaliser un serrage, compléter le cercle intérieur, le cône intérieur, le cercle extérieur, le cône extérieur, le meulage intégré composite de face d'extrémité.
(2) Fournir des solutions de broyage complexes de haute précision adaptées au traitement de pièces de petite et moyenne taille.
(3) Les États membres
Un système d'alimentation et de réception automatique peut être installé pour répondre aux besoins de la production industrielle en série.
(4) Le module de broyage à cercle extérieur/cercle intérieur peut être combiné de manière flexible en fonction de la demande pour s'adapter à différentes formes et procédés de broyage.
(5).Le système de commande est convivial et facile à apprendre.Le meulage de la pièce et le dressage de la roue de meulage peuvent être programmés rapidement sur la machine-outil.Le dispositif de mesure en ligne peut être installé.
Description du dispositif:
La carrosserie et les composants sont coulés par Milhanna en fonte de haute qualité FC30, qui est artificiellement normalisé par traitement thermique puis traité par vieillissement naturel.Je suis MITSUI SEIKI.La précision de la taille peut être jusqu'au niveau du micron, pour assurer des composants de base de l'équipement de haute précision.
Les rails de guidage de la machine et les vis à billes de précision sont continuellement lubrifiés par un système de lubrification automatique pour assurer une durée de vie et une précision plus longues.Le système de refroidissement est séparé du corps pour éliminer les vibrations et la dissipation de chaleur favorable.

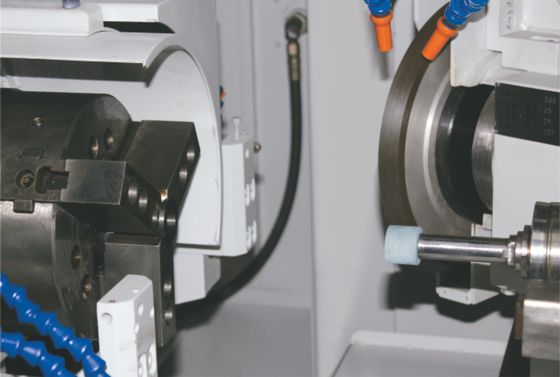

Équipé d'un système de meulage automatique CNC et d'un développement secondaire, un dialogue homme-machine, avec de nombreux équipements au choix, y compris un dispositif de meulage à trou intérieur,appareil de mesure automatique de bout, dispositif automatique de mesure du diamètre extérieur, etc.
Le système d'alimentation de broyage est composé d'un V et d'une piste plate de pelle de précision artisanale, avec système de lubrification automatique et vis à bille de broyage de précision de niveau C3,qui peut réaliser un mouvement en douceur, une excellente précision de positionnement et une longue durée de vie.
Le siège arrière est conçu pour être à la fois rigide et robuste.La force de remorquage du cylindre coulissant peut être facilement modifiée par des boutons de réglage à l'arrière- accessoires spéciaux siège arrière à pression d'huile avec pédale pour faciliter le déchargement des pièces de travail.
Système de commande numérique comme configuration standard, après développement secondaire, interface de fonctionnement entièrement chinoise, facile à utiliser.le système CNC de l'équipement et le système d'entraînement ont une meilleure compatibilité, en même temps que la fonction de réparation automatique du sable et de compensation automatique, pour assurer la stabilité et la précision de l'alimentation et du broyage.
Spécification technique:
| Projet | Unité | Modèle:CG-45 | |
|
Capacité de traitement
|
Diamètre extérieur maximal du broyeur | mm | 400 |
|
Longueur maximale du broyage extérieur |
mm | 200 | |
| aximum diamètre extérieur de broyage | mm | 200 | |
| Longueur maximale du broyage intérieur | mm | 260 | |
| Charge maximale entre deux cœurs pariétaux | Poids de la pâte | 60 (travail supérieur)/20 (travailleur uniquement) | |
| Taille de la meule (diamètre × largeur × ouverture) | mm | 455 × 38 ((32-50) × 127 | |
| Vitesse de la meule | Rpm | 1650 | |
| Vitesse linéaire maximale de la meuleuse | m/s | 40 ((moulin à grande vitesse jusqu'à 65) | |
| Débardeur de meule | mm | Type automatique | |
|
Tête de meuleuse |
Angle de prise | Le degré | 90 |
| Courbe d'alimentation | mm | 250 | |
| Vitesse de déplacement rapide sur l'axe X | M/min | 6 | |
| Alimentation minimale sur l'axe X | mm | 0.001 | |
|
Cadre de la tête |
Vitesse du fuseau | Rpm | 50 à 500 |
| Forme de broche | d'une longueur n'excédant pas 10 mm | ||
| Spécification du pouce | MT-4 | ||
|
siège arrière |
Distance télescopique automatique | mm | 40 |
| Spécification du pouce | MT-4 | ||
|
table de travail |
Vitesse de déplacement rapide sur l'axe Z | M/min | 8 |
| Alimentation minimale de l'axe z | mm | 0.001 | |
| Voyage maximum | mm | 550 | |
| Angle de rotation | Le degré | + 6/-9 | |
|
Moteur |
Moteur à broche de meule | KW | 3.75/5.5 |
| Moteur d'alimentation à axe X (servo) | KW | 2.2 | |
| Moteur d'alimentation à axe Z (servo) | KW | 2.2 | |
| Moteur à fuseau de cadre de tête | KW | 0.75 | |
| Moteur de pompe de refroidissement | KW | 0.75 | |
| Moteur à huile de lubrification | KW | 0.25*2 | |
| Moteur de pompe à huile de coque | KW | 0.75 | |
|
Autres |
Poids net de la machine | Poids de la pâte | 3300 |
| Poids brut de la machine | Poids de la pâte | 3500 | |
| Taille du colis (longueur * largeur * hauteur) | mm | 2800*2000*2000 | |
